door **Japie** » 13 jan 2012, 22:44

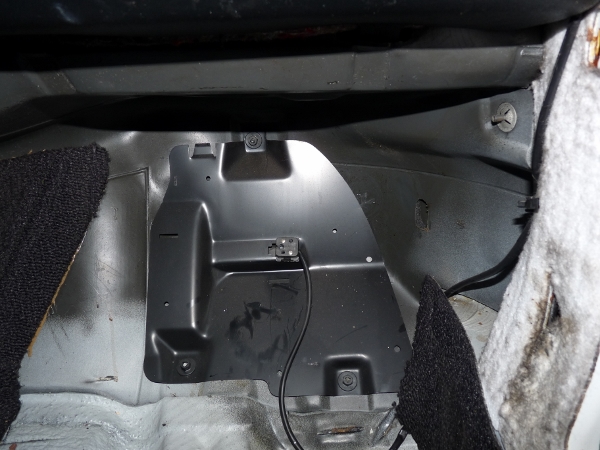

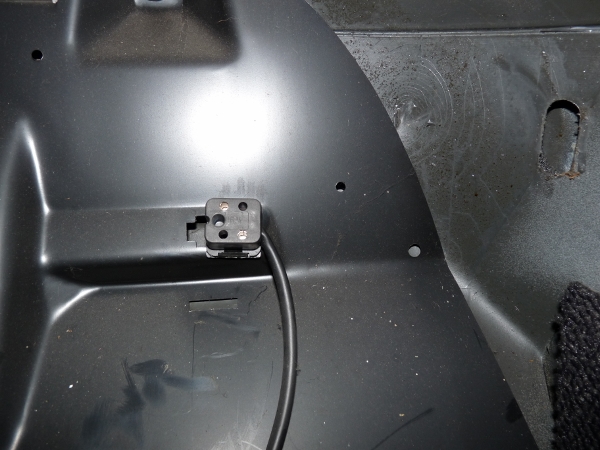

Bij het aanleggen van de spiegel bekabeling kwam ik deze aansluiting tegen zie foto.
Er zit niets op aangesloten, kabel gaat langs de a stijl naar boven en daarna naar links (verder niet gevolgd)
Hij zit aan de rechtse kant als je de bekleding en de kunststofplaat wegneemt
Waar dient dit voor?

: P1110627 (600x450).jpg (214.25 KiB) 1326 keer bekeken

: P1110628 (600x450).jpg (209.78 KiB) 1326 keer bekeken

door **Umit** » 14 jan 2012, 00:09

Hoi japie, dit is een stekker contact voor een electrische antenne, volgens mij voor een electrische hirschman auta zo te zien, vriendelijke groet umit.

door **Bobracing** » 14 jan 2012, 00:46

door **Vinnievw** » 14 jan 2012, 01:06

Aansluiting voor spiegelverwarming / elektrische spiegel?

door **Umit** » 14 jan 2012, 01:30

door **Bobracing** » 14 jan 2012, 08:24

Nee de ant kan het niet zijn die loopt vanuit de linker kant en dit is rechts. STOM van me heb dit 1,5 week terug nog ergens gelezen en dacht toen oooooooh

door **Umit** » 14 jan 2012, 09:35

Hi bobracing, je twijfelt over de cruise control maar zegt dat het de antenne niet kan zijn en je had dit ergens gelezen

kan je niet een foto uploaden met wat je bedoeld :lol:

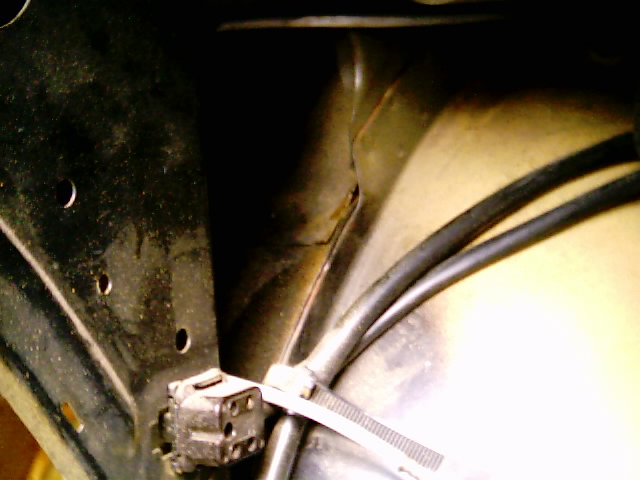

ik wordt er een beetje onzeker van, hier de foto van de cruisecontrol, de stekker heeft meer pinnen dan de adapterbox van japie, daar het niet wegneemt dat een cruisecontrol stekker veel korter is dan de afstand waar de adapter van japie geplaatst is, maar kan je jou redenering onderbouwen? Zo leer ik er ook wat van

greetz umit.

door **Japie** » 14 jan 2012, 09:41

spiegel kan het niet zijn die heb ik net aangesloten
antenne lijkt me sterk omdat die inderdaad links loopt.
die stekker op het fototje is anders zo te zien, er zitten op mijn stekker zo te zien maar twee polen aangesloten.
Zal de w210cd er vandaag nog eens instoppen daar staat de tempomat in beschreven.

tempomat staat niet op de datakaart maar kan er later in en weer uit gehaald zijn natuurlijk.

door **Umit** » 14 jan 2012, 18:52

Hoi wat lijkt je sterk?

omdat een kabel anders om ligt misschien? meerdere hebben hun electrische antenne doorgetrokken en er een adapter aangezet of stekker, meestal bij een becker radio werd er een soortgelijke kabel met stekker of adapter geplaatst om de electrische antenne aan te sturen

, maar goed wie ben ik

kijk maar naar de 2 foto's, stekkers voor de cruise/tempomat lijkt me sterk dat jou tempomat in de door jou afgebeelde adapter past

maar laat ff weten als je er achter gekomen bent, ben reuze benieuwd, begrijp me alsjeblieft niet verkeerd ik bedoel het allemaal goed, ben er immers voor om iemand wegwijs te maken, maar ook om zelf te leren, greetz umit.

door **Japie** » 14 jan 2012, 19:17

heb vlug ff gekeken ben er nog niet uit helemaal.
Op deze plaats komen de modules voor abs en tempomat die stekkers zijn anders.
Kwam echter ook een schema tegen waarop een tweeplige stekker zou zitten voor diagnose gordelspanners ?
Geen idee of zoiets bij mijn wagen van toepassing kan zijn.
neem aan dat gordelspanners optie zijn in dat geval heb ik ze niet.
word dus vervolgt

voor de duidelijkheid deze stekker zit er blijkbaar af fabriek, kun je zien aan de originele kabelbinders

door **Wiersma** » 14 jan 2012, 19:20

Het is voor de diagnose gordelspanner.
Vanaf +/- 1985 is de gordelspanner standaard geworden.
Ik heb hem ook.

door **Umit** » 14 jan 2012, 19:28

We hebben het echter over de zelfde adapter

maar meer woorden maak ik er niet meer aan vuil

kijk maar wat je ermee doet

groetjes umit.

door **Japie** » 14 jan 2012, 19:39

we hebben het helemaal niet over de zelfde adapter :silly:

Die jij bedoeld zit links achter.
bovendien zitten de polen anders.
De enige overeenkomst is dus dat ze op elkaar lijken, maar op elkaar lijken doen bijna alle stekkers.
Ik ga er dan maar van uit dat mijn vermoeden en de bevestiging daarvan door wiersma kloppen.

@Wiersma weet je mischien ook wat je er mee kan doen, diagnostieseren is mijn vak niet :lol:

door **Ruub-ster** » 14 jan 2012, 19:40

is dit niet iets voor de eventuele airbags?

door **Japie** » 14 jan 2012, 19:53

als ik het goed gezien heb is de stekker bij latere types voor de luchtzakken

door **Vinnievw** » 14 jan 2012, 20:23

Staat er een onderdeelnummer op de stekker?

door **Japie** » 15 jan 2012, 00:57

ja das een goeie ga volgende week ff kijke, had er wel aan gedacht straks ff opschrijven, maar dan ben je druk met andere zaakjes en als alles in elkaar zit denk je er weer aan.

door **Orion** » 15 jan 2012, 10:36

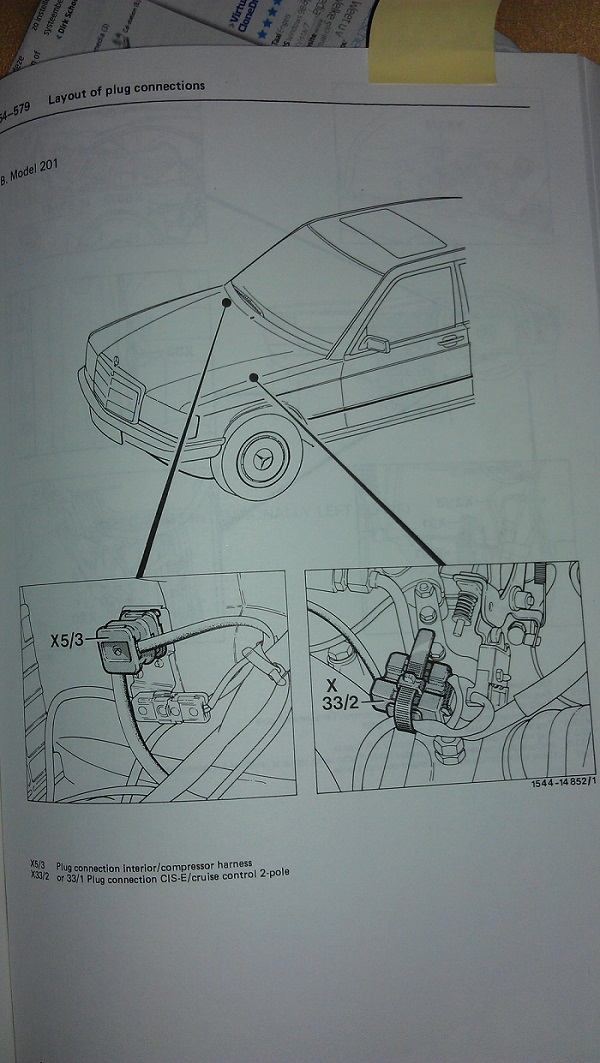

Heb even liggen snuffelen in de boeken, lijkt dat het deze stekker is.
De X5/3. Op zijn engels interior/compressor harness.

Zou het dan voor de pomp voor de deursluiting zijn?

door **Wiersma** » 15 jan 2012, 11:55

Hier staan alle connectors op.
Zie pagina 6 x11/7 (x29)

Dat plaatje hierboven zit bij de accubak.

door **Voland** » 21 feb 2012, 00:12

deze draden moeten contact met elkaar maken bij een frontale aanrijding, als het goed is zit er een metalen plaat achter, kreukelzone. Aan de gordelmechaniek >85 zit springstof die de gordel zal strak trekken.
