door **Bassje** » 04 nov 2012, 23:34

Heb dat filmpje wel eens gezien ja. Wel interessant

.

door **DWieleman** » 12 nov 2012, 19:16

Weer even een update, hij doet het nog steeds niet.
Ik heb van Orion een andere computer gekocht, de en de standkachel doet al wat meer.
Wat doet het allemaal:
- De koelwaterpomp draait
- De gloeispiraal doet het
- De ventilator (heet dat zo?) gaat na een x aantal seconden aan.

Maar de brandstofpomp doet het nog steeds niet. Iemand een idee?
Zit er een relais voor deze pomp?
Zit er een sensor die de hoeveelheid brandstof regelt? Of krijgt hij geen signaal van de kachel zelf?

door **Orion** » 12 nov 2012, 19:38

Sommige uitvoeringen van de standkachel hebben aan de bestuurderszijde een apparte zekering. Die zou voor de zekeringenkast moeten zitten. Weet niet uit het hoofd hoeveel ampere. Maar daar zou ik eens zoeken.

Wat ook aan de hand kan zijn is dat hij het nu gewoon zou doen, maar er heel veel lucht in je benzine leiding zit. Toen mijn standkachel vervangen is hebben ze zitten kloten om de benzine naar voren te krijgen. Dit valt me nu in. Zeker omdat je nu merkt dat ie meer doet. De computer van jezelf kwam niet zover in de opstart fase. Ik zou die benzine aanvoer op de kachel los halen en proberen deze aan te zuigen terwijl je de kachel activeert.

door **DWieleman** » 12 nov 2012, 20:09

Ik heb inderdaad voor mijn zekeringkast een aparte kast voor de standkachel.
Hier zitten 2 relais en 2 zekeringen.
Hoeveel zekeringen zijn er nog? 1 toch?
Benzine zit wel redelijk bij de kachel, want als ik pulserend 12 volt op de connector van de pomp zet komt de benzine snel uit de leiding.
Ik ga even met op de connectors of op alle plaatsen waar 12v hoort dat ook daadwerkelijk is.

door **DWieleman** » 12 nov 2012, 20:40

Op de 3 plaatsen waar een + op de computer moet, zijn ook aanwezig.
Morgen maar even de relais controleren.

Ook op de connector van de computer heb ik ook de aansluiting van van de temperatuurzekering gemeten en daar zat 0 ohm tussen, goed toch?

door **EmielW201** » 12 nov 2012, 21:40

Je hebt mogelijk ergens een onderbreking in de verbinding naar het brandstofpompje.

De temp. zekering kun je testen door connector B en C los te nemen van de control unit.

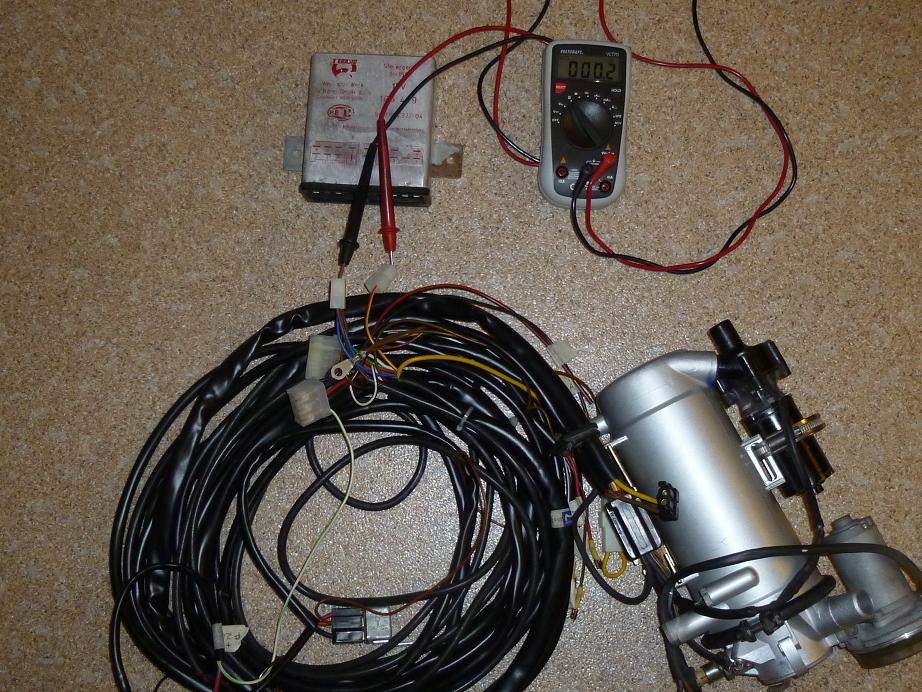

Tussen de blauwe draad van connector B en geel/rode draad van connector C moet je 0 Ohm meten. (zie foto)

De verbinding naar het brandstofpompje kun je testen door te meten op de blauwe en bruine draad van connector B. Hier meet je afhankelijk van het type pompje tussen de 10 en 15 Ohm. Jouw pompje werkt als je er spanning op zet dus als je op connector B geen weerstand meet dan heb je ergens een onderbreking in de kabel.

Het zou ook nog kunnen dat de stekker geen goed contact maakt met de aansluiting van de control unit. Bij mij zit connector C (geel/rood) redelijk los in de control unit terwijl de kabelboom nieuw is. Dit is natuurlijk eenvoudig op te lossen door het stekkertje voorzichtig met een tang wat plat te knijpen.

door **Orion** » 12 nov 2012, 22:00

Die komt me bekend voor die standkachel :roll:

door **DWieleman** » 12 nov 2012, 22:08

Temp. zekering is goed, ik heb op de stekker 0 ohm gemeten.
Bedrading van de brandstof is ook goed, want als ik 12v pulserend op de stekker zet komt er benzine uit de leiding.
Ga morgen even de stekker verbindingen bekijken.

Dennis

door **Vinnievw** » 12 nov 2012, 22:54

Weet je zeker dat je 'm goed gemeten hebt? Je kunt m doorverbinden om te testen.

door **DWieleman** » 13 nov 2012, 19:04

Alle stekker verbindingen zijn goed en klemmen goed.
De temperatuur zekering is zeker weten goed, 0 ohm.
Weet iemand hoe in de computer werkt? of misschien een diagram?
De relais hebben niks met de brandstof te maken toch?
En ik kan maar 2 zekeringen vinden 16 en 8 A, Zit je andere ergens verstopt of zit hij in de gewone zekeringkast? Zo ja, welke?

Heel erg bedankt voor de mensen die mee denken!!

door **EmielW201** » 14 nov 2012, 00:13

Wat is de accuspanning als je de standkachel net hebt ingeschakeld?
Bij een accuspanning van rond de 9,5 volt of lager gedurende 20 SEC, schakelt de control unit automatisch de standkachel uit. Dit is om te voorkomen dat de accu te ver leeg raakt en je de auto niet meer kan starten.
De gloeiplug trekt rond de 20 Amp. dus met een zwakke accu zakt de spanning snel in.

Hoeveel 'Ah' is je accu en hoe oud is deze?

door **Orion** » 14 nov 2012, 09:53

Wat emiel al aangeeft hoe groot je accu is en de voltage is een hele goeie. Ik heb af fabriek er een in zitten van 95/100 amp. Dat is een grotere dan degene die standaard in je wagen zit. Staat ook op een grotere accu plaat. De extra grote accu is omdat je een standkachel hebt en er ook in hoort te zitten als ie standaard af fabriek geleverd is. Wellicht een vorige eigenaar die zoiets had, pak een kleinere accu die is goedkoper en zich niet realisseerde dat de standkachel het dan wel eens niet zou kunnen doen.

door **DWieleman** » 14 nov 2012, 11:05

De accu spanning is rond de 12,4v. Ik heb er een 60 ah accu in die laatst nog getest is.
Maar welke sensor bepaald hoeveel benzine erin gespoten moet worden?

door **DWieleman** » 14 nov 2012, 19:48

Ben weer even verder gegaan, ik heb het 'klokje' in de auto even los gemaakt en zag dat er iemand met kabelschoentjes bezig is geweest. Dus de stekker die er hoort is er tussen uit.
Hieronder het schema van hoe de draden lopen.
Klok ----------------------> Kabel naar computer
Blauw+rood en zwart ---> zwart
Blauw+geel en rood -----> rood
Geel ---------------------> grijs+blauw
Bruin en blauw ---------> bruin
Groen -------------------> geen kabel
Paars --------------------> geen kabel
geen kabel --------------> rood+blauw

Blauw+rood = 1 kabel met de kleuren blauw en rood

Weet iemand misschien of dit goed is? Of wilt iemand even een kijkje nemen in zijn eigen auto?
Alvast bedankt!

door **DWieleman** » 14 nov 2012, 20:02

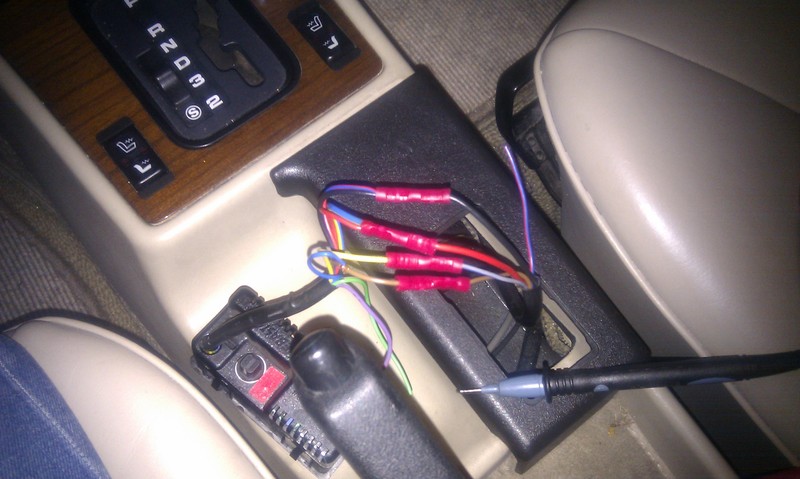

Foto van het prutswerk:

door **Orion** » 14 nov 2012, 20:45

Hoi Dennis, is wel een grote foto. :ugeek:

Kun je niks op zien, alleen wat je zegt prutswerk.
Maar een chique interieur zo te zien.

door **DWieleman** » 14 nov 2012, 21:26

Ik heb de foto even aangepast, maar kon de originele foto niet plaatsen omdat hij de groot is.

door **DWieleman** » 14 nov 2012, 21:55

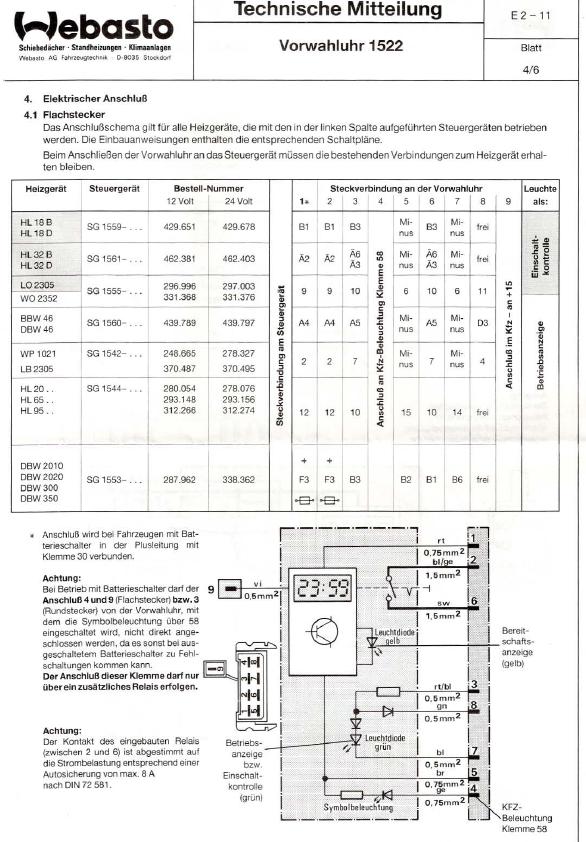

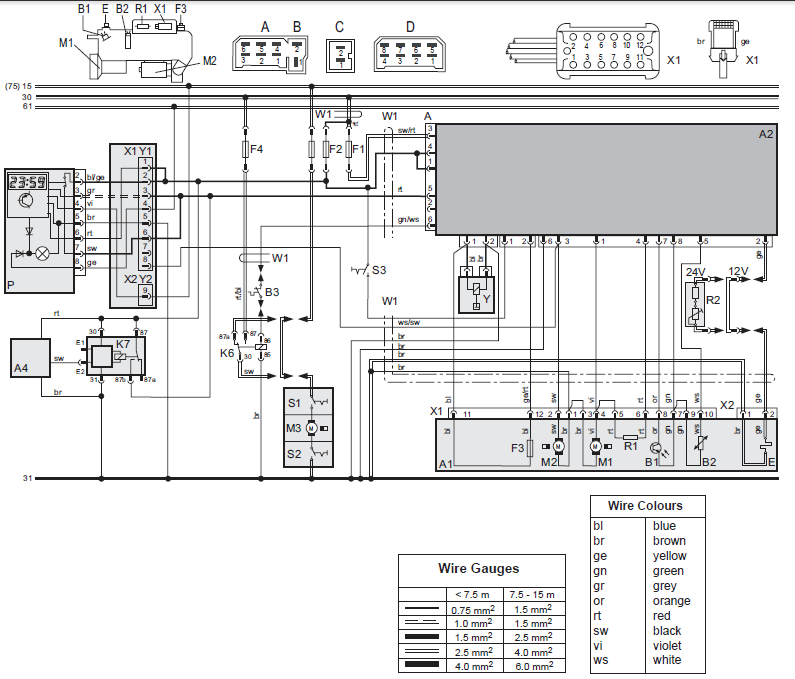

Hieronder staat een schema die ik op internet gevonden heb en waarmee ik de bekabeling heb gemeten.
Volgens mij klopt de aansluiting van de klok redelijk, alleen moet de paarse draad van de klok op de roodblauwe draad?

door **HansMercedes** » 14 nov 2012, 23:29

Lijkt mij ook wel een wat wat om er een stand kachel in te zetten ,maar vind er eerst maar eens 1 .lijkt me een leuke optie . maar wil eerst aan de stoelverwarming gaan denken dus wie nog een kabel set heeft ???? [sorry ff off topic ] grt hans

door **EmielW201** » 15 nov 2012, 01:01

Groen -------------------> geen kabel
Paars --------------------> geen kabel

Groen en paars hoef je inderdaad niet aan te sluiten want deze hebben geen functie in de W201

De aansluiting van overige kabels heb ik nagekeken en zijn ook correct. (zie schema)

Blijft de accuspanning ook 12 volt als je de standkachel inschakelt zonder dat de motor draait?
60Ah accu is aan de krappe kant voor een standkachel. Het werkt wel maar je kan bij veelvuldig gebruik van de standkachel op den duur startproblemen krijgen.

Er is niet direct een sensor voor de hoeveelheid brandstof die wordt ingespoten. Het is meer tijdgestuurd door de control unit. Ervan uitgaande dat de accuspanning goed is zou mogelijk de temp. sensor van de standkachel een verkeerde waarde kunnen doorgeven naar de control unit. Wat is de weerstandswaarde van de temp. sensor bij buitenomgevings temperatuur?
