door **G00fyl** » 26 feb 2015, 11:49

@Wiersma: Bedankt voor je moeite! Ik zal je later vandaag even een PM sturen met de nummers want die heb ik nu niet bij de hand.

door **DonPistoni** » 26 feb 2015, 14:19

door **G00fyl** » 26 feb 2015, 15:15

@DonPistoni Ah oké. Dank dat je daar even de vraag hebt gesteld. dan is dat duidelijk, helaas was de cardan al gesplitst door de vorige eigenaar zonder merktekens te zetten. Dus het maakt niet uit welk deel ik er voor zet, de kans dat hij in een keer zit zoals hij zat is nihil. Ik kan er ook voor kiezen hem te laten reviseren. @promotheus weet je nog wat het jou heeft gekost? (Voor ik een offerte aanvraag)
Ik ga de as van de bak aan de motor zijde opmeten of er verschil in zit. Wiersma heeft helaas niets kunnen vinden in het EPC

door **G00fyl** » 26 feb 2015, 21:05

De assen van de 2 bakken zijn gelijk, gelukkig

. Zowel de diameter, lengte en spline is gelijk.

Dus aankomend weekend hoop ik de bak er achter te krijgen

door **G00fyl** » 01 maart 2015, 13:39

De nieuwe koppeling zit er op, en de bak heb ik er ook met enige moeite op gekregen, maar nu heb ik het idee dat het voorste deel van de cardanas te lang is. Zijn er in de loop van de jaren verschillende versies geweest voor de 5bak?
De "nieuwe" as is 2,5 cm korter dan de originele. Dus verschil is er wel. Maar ik krijg nu de as niet over het centreer asje op de flens van de bak geschoven, kom ca 1 cm te kort. Is hier een trukje voor? Of hoort het gewoon zonder moeite te passen?

EDIT: de kleur codering van de as is "rood - rood - blauw - rood"

door **EmielW201** » 01 maart 2015, 16:46

De cardanas kan een cm of 2 worden in of uitgeschoven. Hiervoor dien je eerst de 6-kant moet bij de splitsing los te draaien die de 2 assen aan elkaar klemt. Om deze moer los te draaien moet je de as waar de moet tegenaan zit tegenhouden. Als de cardanas nog niet onder de auto zit kun je de as in de bankschroef vastzetten en de moer makkelijk losdraaien. Daarna kun je de cardanas onder de auto op juiste lengte stellen en als laatste de moer weer goed vastzetten.

door **GekkeHenkie** » 01 maart 2015, 17:25

Het schuifstuk zit toch op het achterste deel van de as?

door **G00fyl** » 01 maart 2015, 18:21

@Emiel De moer had ik los gedraaid, en de as volledig naar achter geschoven. Maar nog steeds ruimte te kort.
@Thijs: Het voorste deel van de as schuift in het achterste deel.
Maar ik ben er nu achter dat ik gewoon een totaal verkeerde as bij de bak heb gekregen, dus passen gaat het nooit. Ik vermoed dat het een as is van een W124 het voorste deel is wel 2cm korter, maar het achterste deel is 10cm langer dan de as die achter de 4bak zat. Daar kwam ik achter toen ik toch maar de hele as had gedemonteerd. Dus nu zoek ik alsnog een een aandrijfas van een 5bak W201.

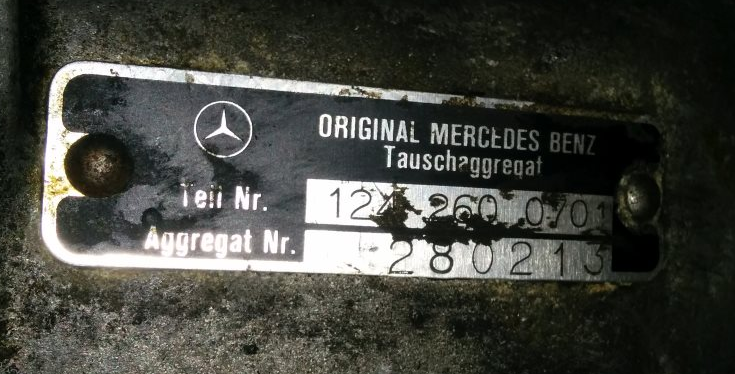

Ook kwam ik er achter dat de versnellingsbak een "tauschaggregat" is, houdt dat in dat het een gereviseerde bak is die ooit door Mercedes in de donor auto is gemonteerd?

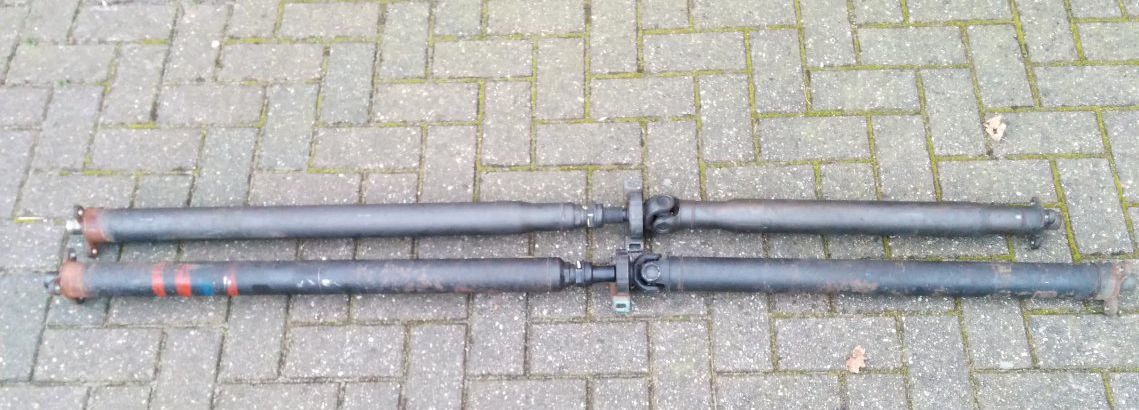

: assen.PNG (1009.43 KiB) 1938 keer bekeken

: versbak.PNG (510.68 KiB) 1938 keer bekeken

door **GekkeHenkie** » 01 maart 2015, 20:05

Voorste deel schuif in het achterste, snap ik maar je tussenaslager is een vast punt

door **G00fyl** » 02 maart 2015, 17:44

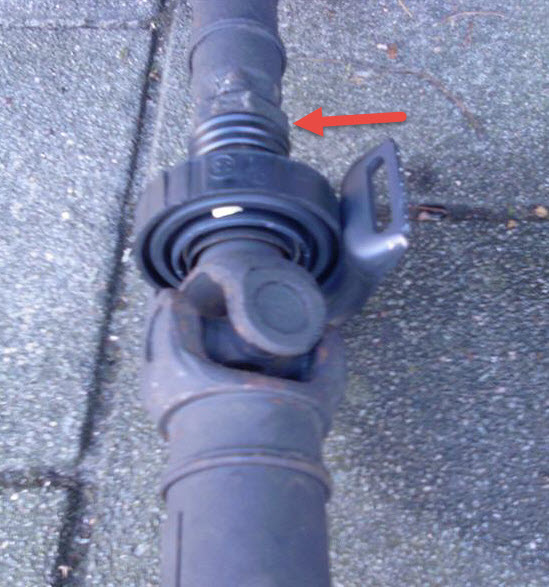

@Thijs tussenlager zit vast aan achterste deel, dus in het voorste deel zit de beweging om hem naar voor/achteren te schuiven.

De juiste as komt mijn kant op, de gene waar ik de bak van overgenomen had, had per ongeluk de as van een W124 300D en die van de W201 door elkaar gehaald, maar dat is netjes opgelost zo

Volgend weekend ga ik de klus afmaken.

door **G00fyl** » 06 maart 2015, 20:32

Helaas. Ik heb nog niet de juiste as

, hierbij gaat de zoektocht naar de juiste as toch verder.

Als iemand een complete as, of het voorste deel heeft liggen hoor ik het graag.

Voorste deel moet zijn +/- 91cm gemeten zonder contramoer, zonder hardyschijven, van uiteinde centreerbus tot uiteinde schuifdeel.

achterste deel (met lager) is 83,5cm gemeten zonder hardyschijven vanaf uiteinde centreerbus tot uiteinde vertande as.

door **G00fyl** » 07 maart 2015, 12:11

Beide assen die ik van de verkoper heb ontvangen horen origineel niet onder een 190. Ze zijn van een W124. Het achterste deel van de originele 4bak as is ca. 10 cm korter dan de assen die ik heb ontvangen en de steek aan de diff kant is 90mm origineel was het 80mm . Het ene voorste deel is 1,5 cm korter en het andere voorste deel 15cm korter. Terwijl het lengte verschil tussen de bakken ca. 4-5 cm is.

door **G00fyl** » 08 maart 2015, 16:17

Goed, bij een handelaar/sloper in Hardenberg een as met de juiste lengte gevonden. Maar wat blijkt nu verschilt de flensdiameter tussen de 4 en 5 bak ook nog. Waardoor het setje nog niet past. de 4 bak had een flens diameter van 90mm en de "nieuwe" 5 bak heeft een flens diameter van 80mm. Dit maakt het zoeken naar een juiste as nog lastiger.

Ik denk dat ik maar eens een aantal offertes aan ga vragen om de cardanas te laten aanpassen.

Wat ook een nog een mogelijkheid is, is een hardyschijf te monteren met steek 80 op de bak en steek 90 op de as. Maar die zal wel niet bestaan. EDIT: Hier heb ik even een ander topic over geopend

door **G00fyl** » 17 maart 2015, 22:03

door **CarloGeenen** » 18 maart 2015, 08:50

Netjes! Mooi project.

door **Brown** » 18 maart 2015, 09:29

gefeliciteerd man. fantastisch dat je het voor elkaar gekregen hebt. respect....

ik heb ook een 5-bak in mijn 190E 2.0 en dat heb ik liever dan de automaat.

door **DonPistoni** » 21 maart 2015, 11:42

beste keus een 5-bak!

door **W201Class** » 21 maart 2015, 13:52

Hoeveel toeren maakt de motor nu bij 120?

door **G00fyl** » 23 maart 2015, 14:04

Nu draait hij ong 2750 rpm bij 120 en 3000 bij 130. Echt een verbetering.

door **JenF** » 23 maart 2015, 21:10

Mooi project,

Knap gedaan hoor zo zonder brug. Heb je het in je eentje gedaan?
Lijkt mij wel zwaar klusje die bak er onder vandaan halen en te plaatsen.
Ik denk er ook wel eens over om te doen.
Mocht het zover komen zoek ik dit topic zeker weer op.

Mvg, jenf
