Aansluiting schakelaar van airco

Alle techniek (mechanisch, elektronisch) zaken horen hier thuis.

Moderators: Bram Jansen, xxGoof, Sterretje1968, Ruub-ster

Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 20 aug 2017, 14:39

Beste lezer,
Ik ben bezig om een airco in te bouwen in mijn 190E. Is er iemand die weet met welke connectoren de rechter schakelaar verbonden zit, en in welke kabelboom deze zou moeten zitten?

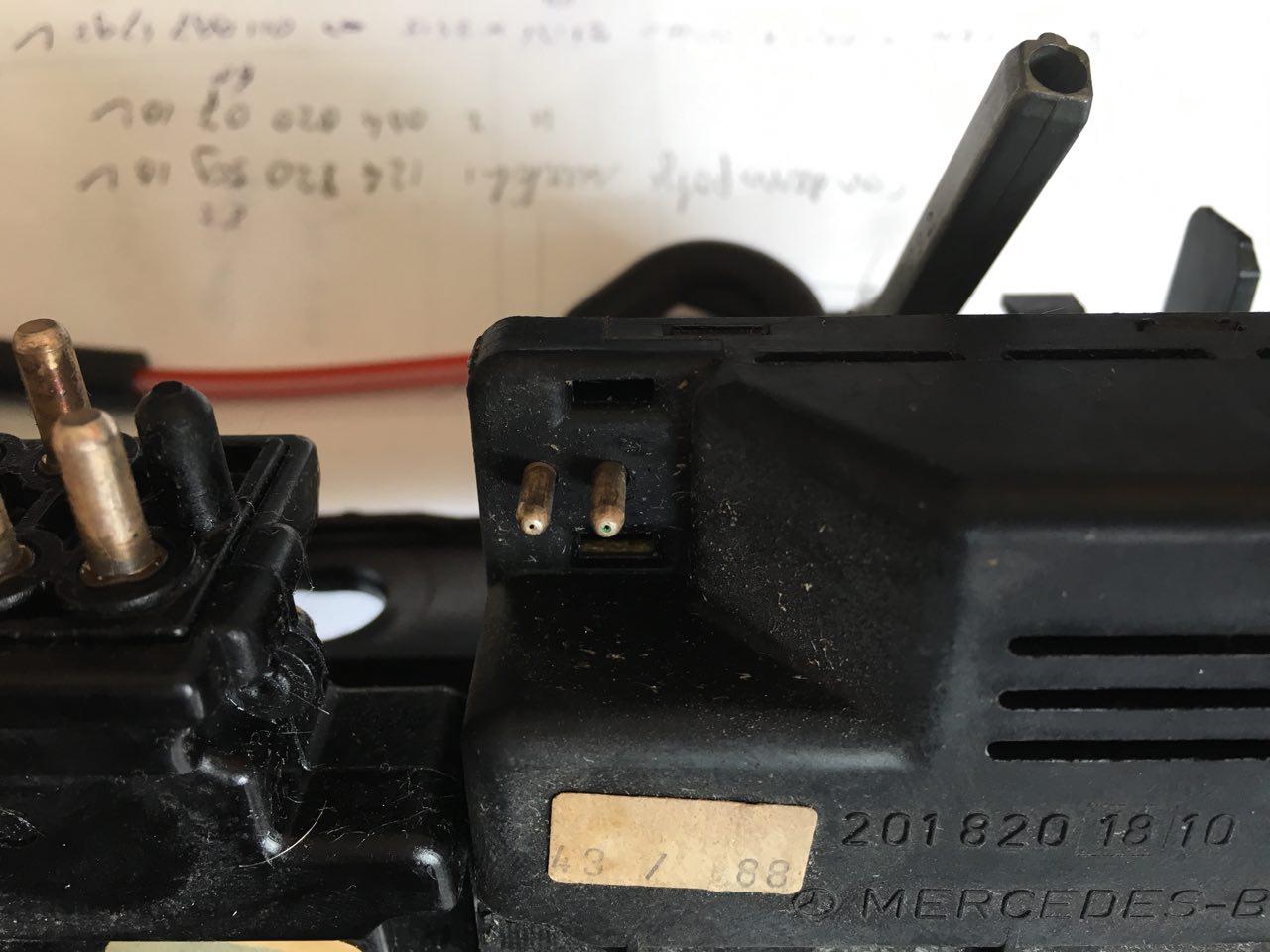

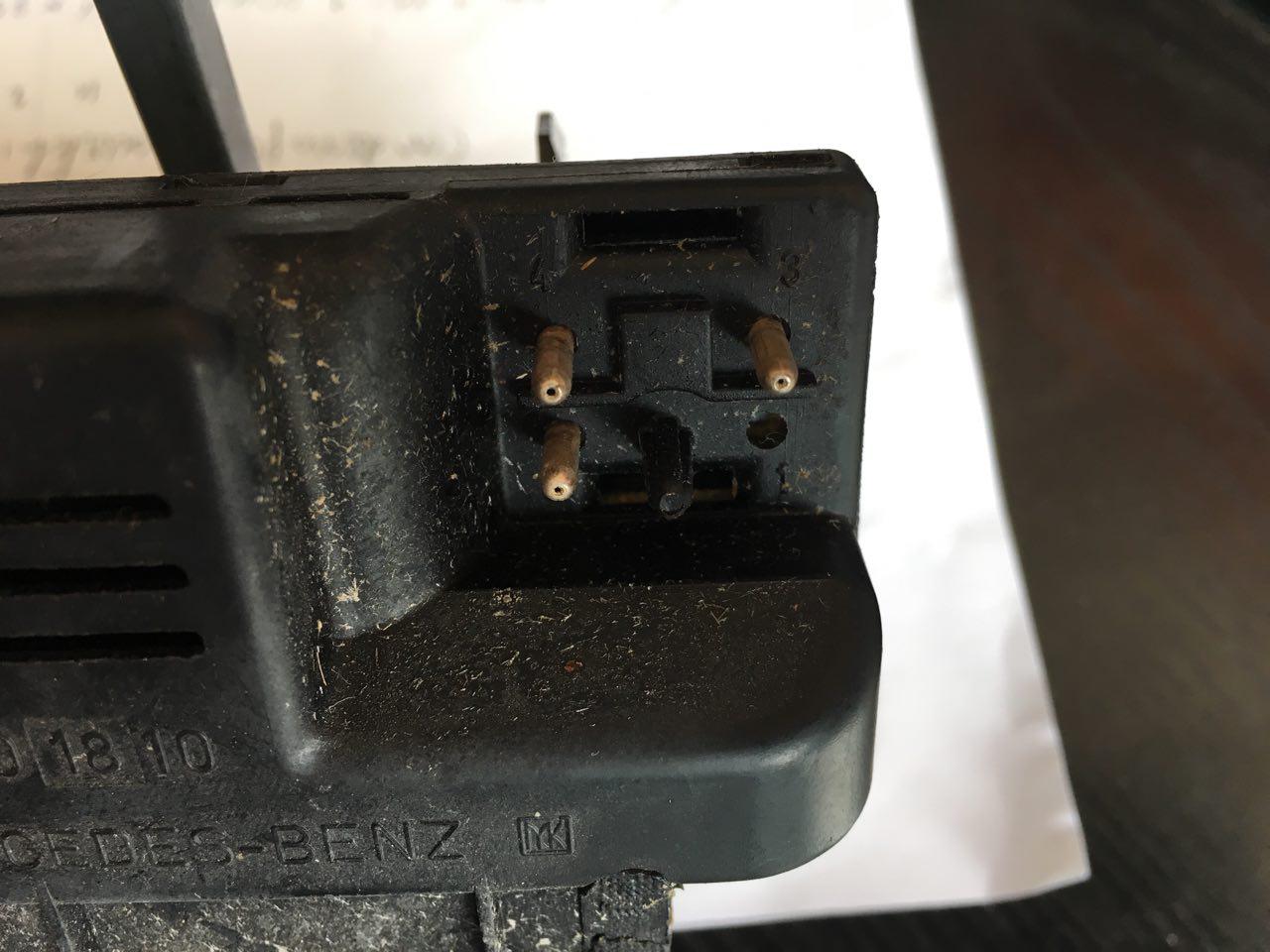

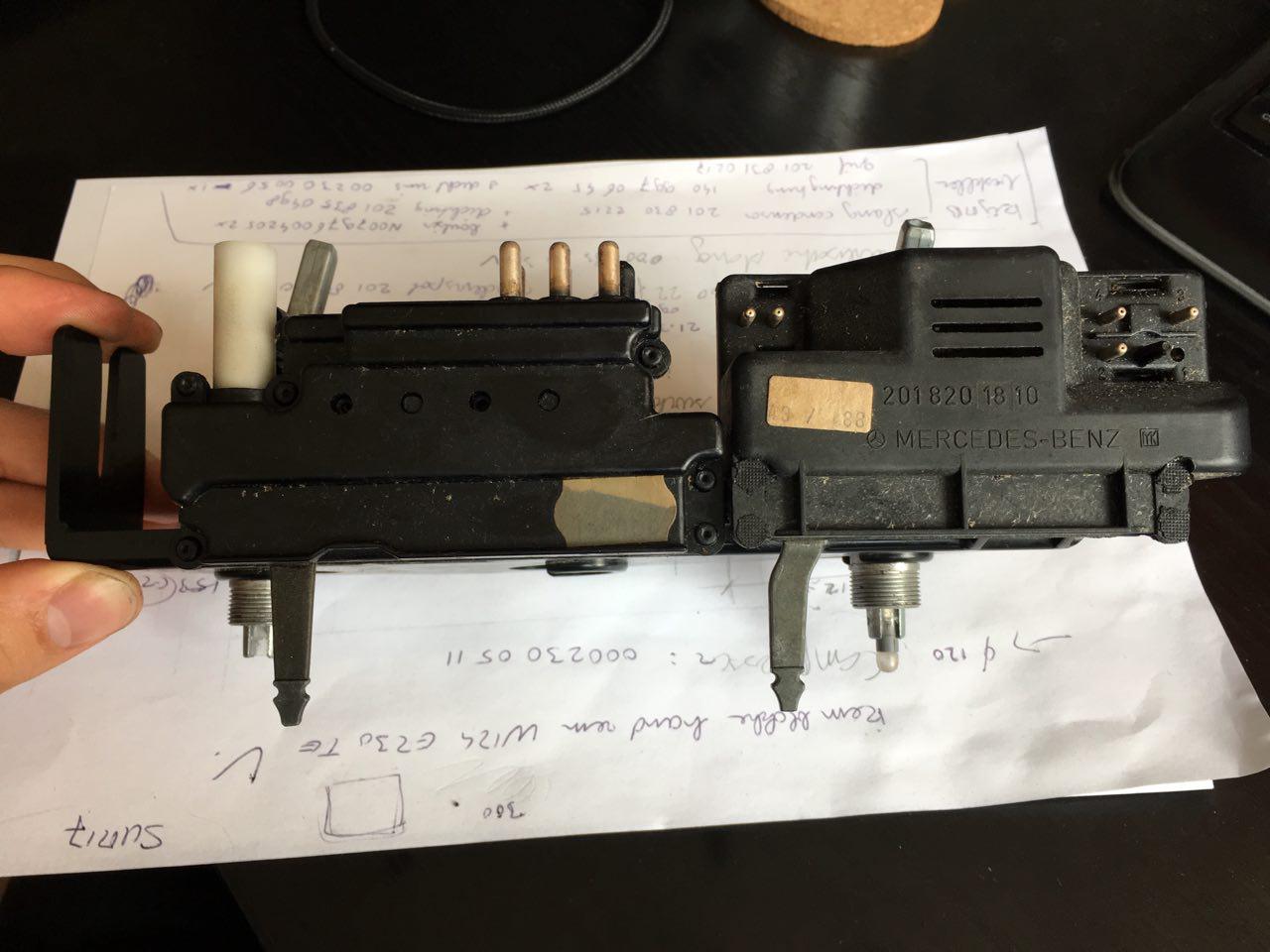

Zie onderstaande afbeeldingen:




Alvast bedankt!
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor Bastian-Hoen » 21 aug 2017, 07:59

deze zitten in de kabelboom verwerkt van de hoofdboom
maar als je geen airco hebt gehad zullen ze er niet zitten
er is volgens mij wel een set te krijgen voor achteraf inbouw moet je even in epc kijken

maar voor je begint in de howto staat een beschrijving van een diavia systeem dan kan je zien hoeveel werk het is
veel onderdelen zijn het zelfde maar lang niet alles

maar even heel kort gezegd zie eerst dat je alle kabelbomen krijgt/vindt
http://www.fulica.nl (sorry nog steeds weinig foto's
let op wij zijn geen bedrijf ( de classics) maar wij zijn bezig met een hobby
in een mooie grote sleutel hal in Doetinchem

beschikken over EPC van Wensink
Bastian-Hoen
Platinum Boarder
Platinum Boarder

Berichten: 845
Geregistreerd: 09 mei 2012, 15:03
Woonplaats: Doetinchem
Roepnaam: Bastian
Type wagen: 190E 1.8
Bouwjaar: 1991
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: w110 190c 1963
W110 190C 1964
W111 220SEB 1964
W112 300SE sedan 1965
W112 300SE coupe 1963
W201 190 2.0 1986
W201 190E 1.8 1991
W201 190E 1987 2.6


Re: Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 21 aug 2017, 11:14

Bedankt voor je reactie!
Ik heb destijds een "complete" set gekocht op Ebay, hierbij zat ook de hele motorkabelboom met daarin de kabelboom voor de aansturing van oa de aircopomp. Echter vrees ik dat hier dus nog niet alles inzit wat ik nodig heb. Klopt dat?
De howto van een diavia systeem heb ik al gedownload en gelezen, aan de hand van deze handleiding heb ik al de gaten gemaakt voor het andere ventilatorhuis en dat potje bij de koplamp.
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor Wiersma » 21 aug 2017, 19:31

Ik heb even de elektrische schema gescanned van een 190E 2.6 voor 1988.

Airco schema 190E 2.6.pdf
(434.65 KiB) 21 keer gedownload


Dat plaatje van jou is N19 in de schema.
De extra kabelboom in het dashboard stelt niks voor, kan je zelf ook wel maken.
Op de 2 pinnen komt de temperatuur probe die in de verdamper zit.
De andere gaat 1 draad naar de zekeringkast (F1 O), dat is de stuurdraad die naar het airco relais gaat, 1 massa aansluiten en 1 spanningsdraad die van de schuif komt van de blowermotor, van stand 1 (S3 in de schema)
190D 2.5 automaat 1986
Afbeelding
Avatar gebruiker
Wiersma
Diamant Boarder
Diamant Boarder

Berichten: 1675
Geregistreerd: 02 feb 2010, 13:56
Woonplaats: Friesland
Type wagen: 190D 2.5
Bouwjaar: 1986
Automaat: Ja
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 21 aug 2017, 20:05

Zo, dat is een hoop interessante informatie waar ik zeker wat aan heb!! Bedankt hier voor. Ik ga hier van de week even mee puzzelen :)
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 22 aug 2017, 19:09

Ik ben er vandaag mee aan de slag gegaan, en ik heb al een deel van de kabelboom uitgezocht. Echter ben ik de draad een beetje kwijt geraakt bij klem 2 van N6.
In de de tekening gaat één kabel (gn/ge) vanuit klem 2 van N6 naar klem X48/1, waarna hij naar X11 gaat en dan door gaat naar de TD klem van N1/1 (Transistorized ignition control unit).

Op de kabelboom die ik bij de complete set heb (ook uit een 2.6) zit dit net een beetje anders, en hierdoor ben ik de kluts kwijt geraakt.
Vanuit klem 2 van N6 komen direct twee kabels (gn/ge), eentje gaat rechtstreeks naar de houder van het brandstofrelais (klem 10). Hier komen in totaal 3 kabels (gn/ge) samen, één hiervan naar de hoofdstekker van de motorkabelboom, en de ándere naar een schroef klem (zie foto):

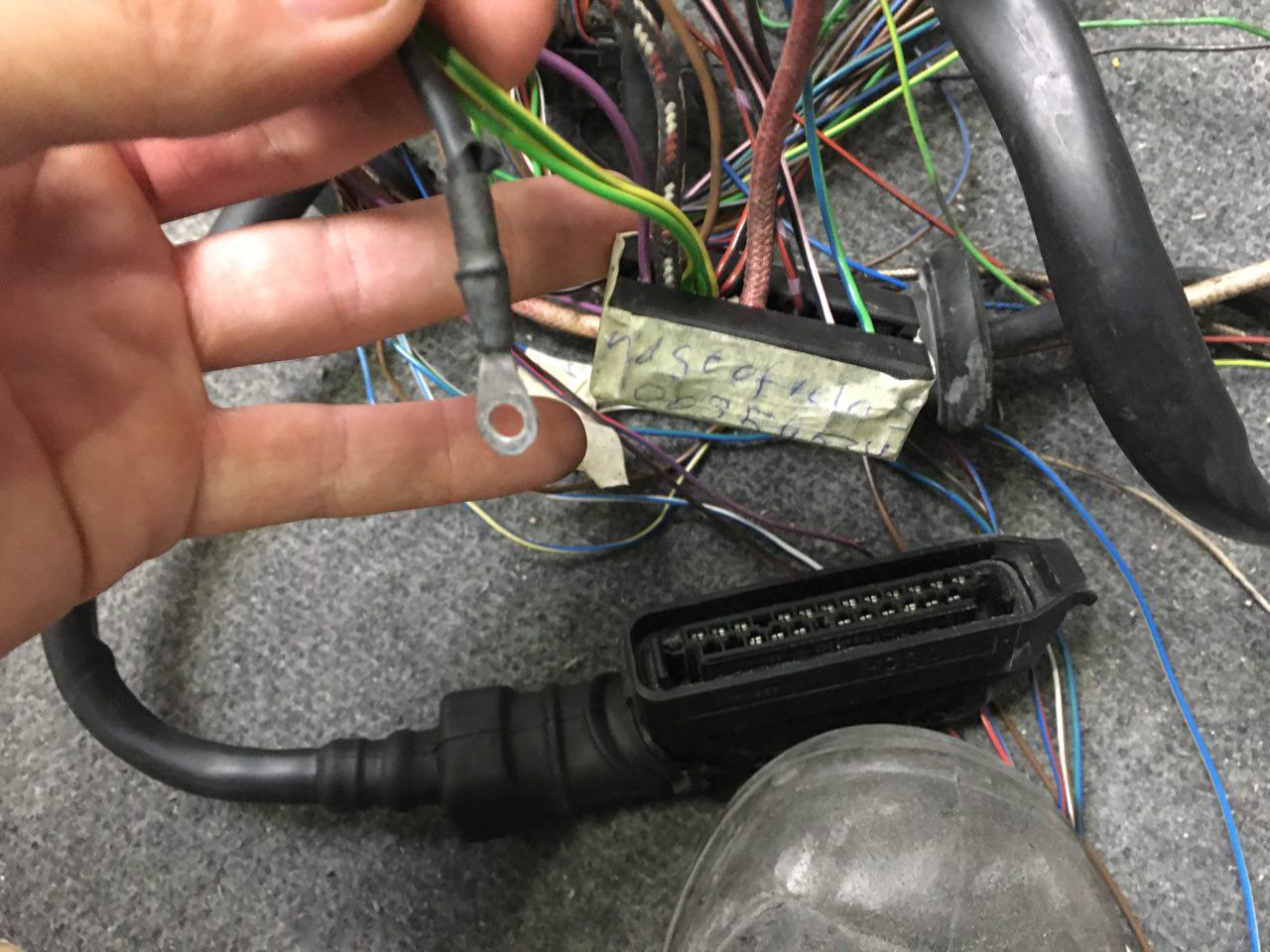

Houder van brandstof relais, met aftakkingen naar schroefterminal en hoofdstekker


Nu terug naar waar ik mijn zoektocht begonnen ben, klem 2 van N6, maar dan de twééde kabel (gn/ge) die hieruit komt. Deze gaat direct naar een een 2-polige connector waarvan de andere kant van de connector met een zwart/blauw met groen gestipte kabel naar klem 6 van een connector (A201 545 3828) gaat die aangesloten zit op het zekeringskastje (zie foto's)

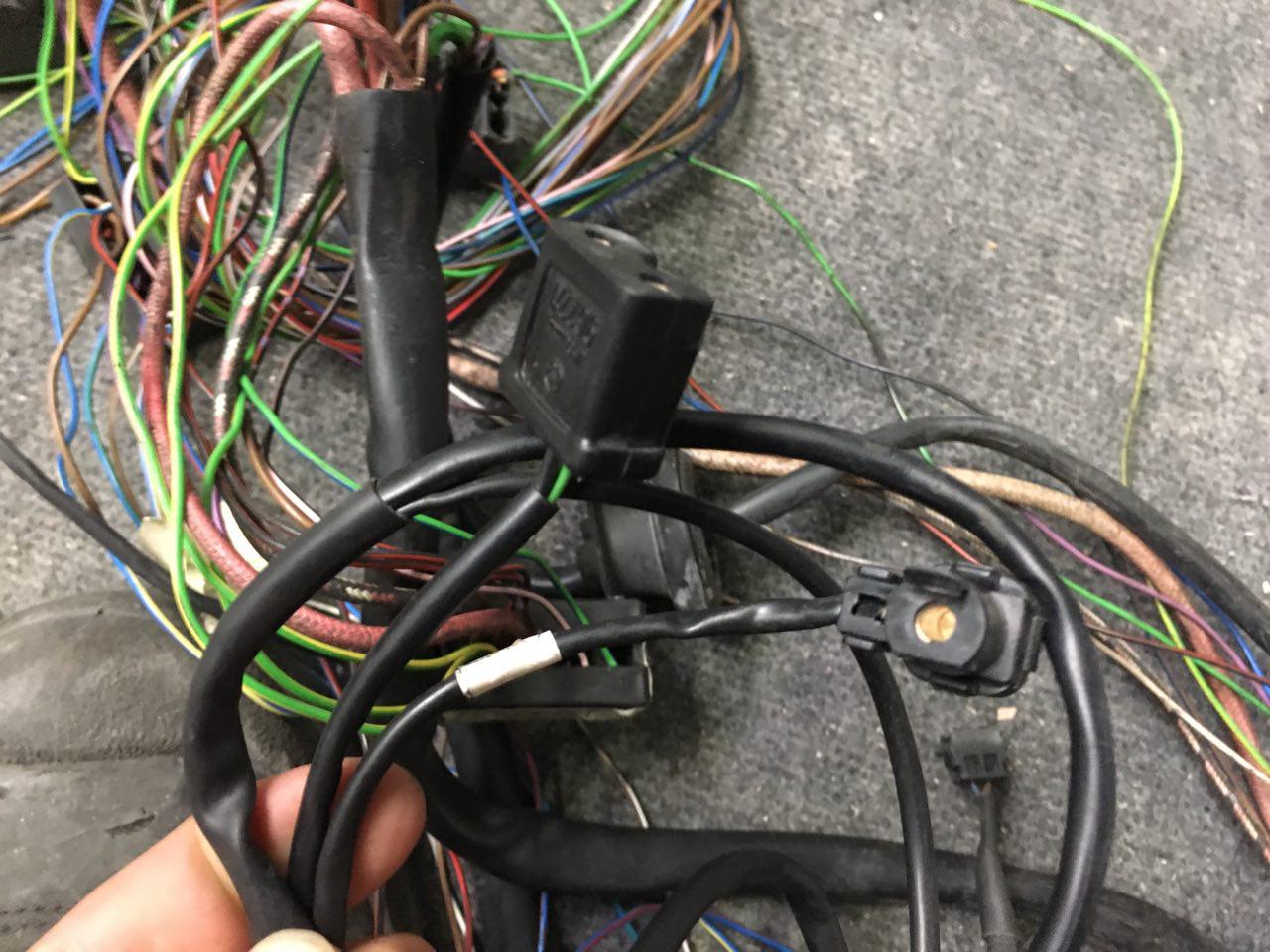

2-polige connector

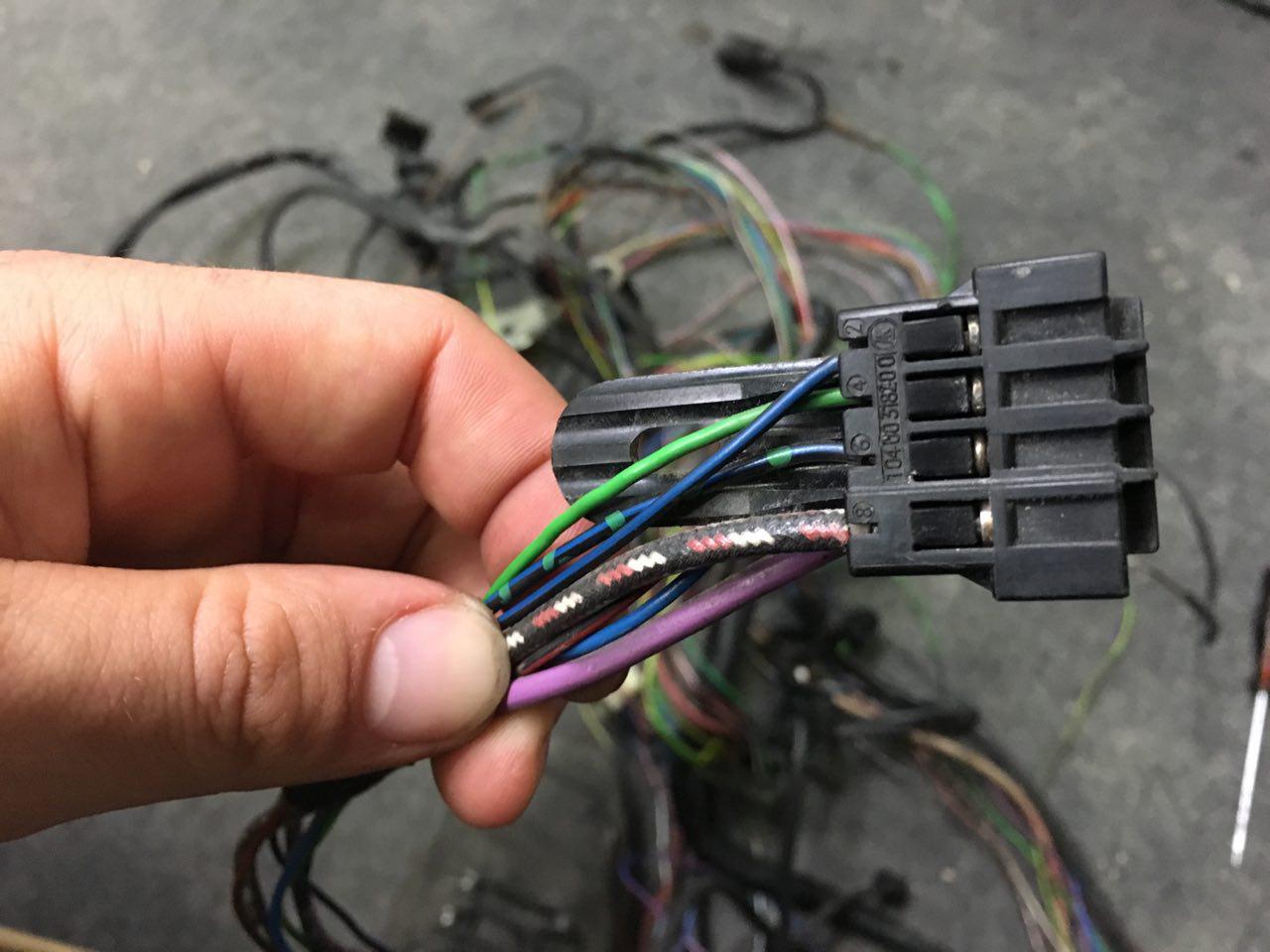

Connector (A201 545 3828) naar zekeringskastje


Als ik nu de kabels volg vanuit de connector(*) van het zekeringskastje, dan kom ik o.a. uit op een connector die aangesloten zit aan net naast de kilometer teller (zie foto):

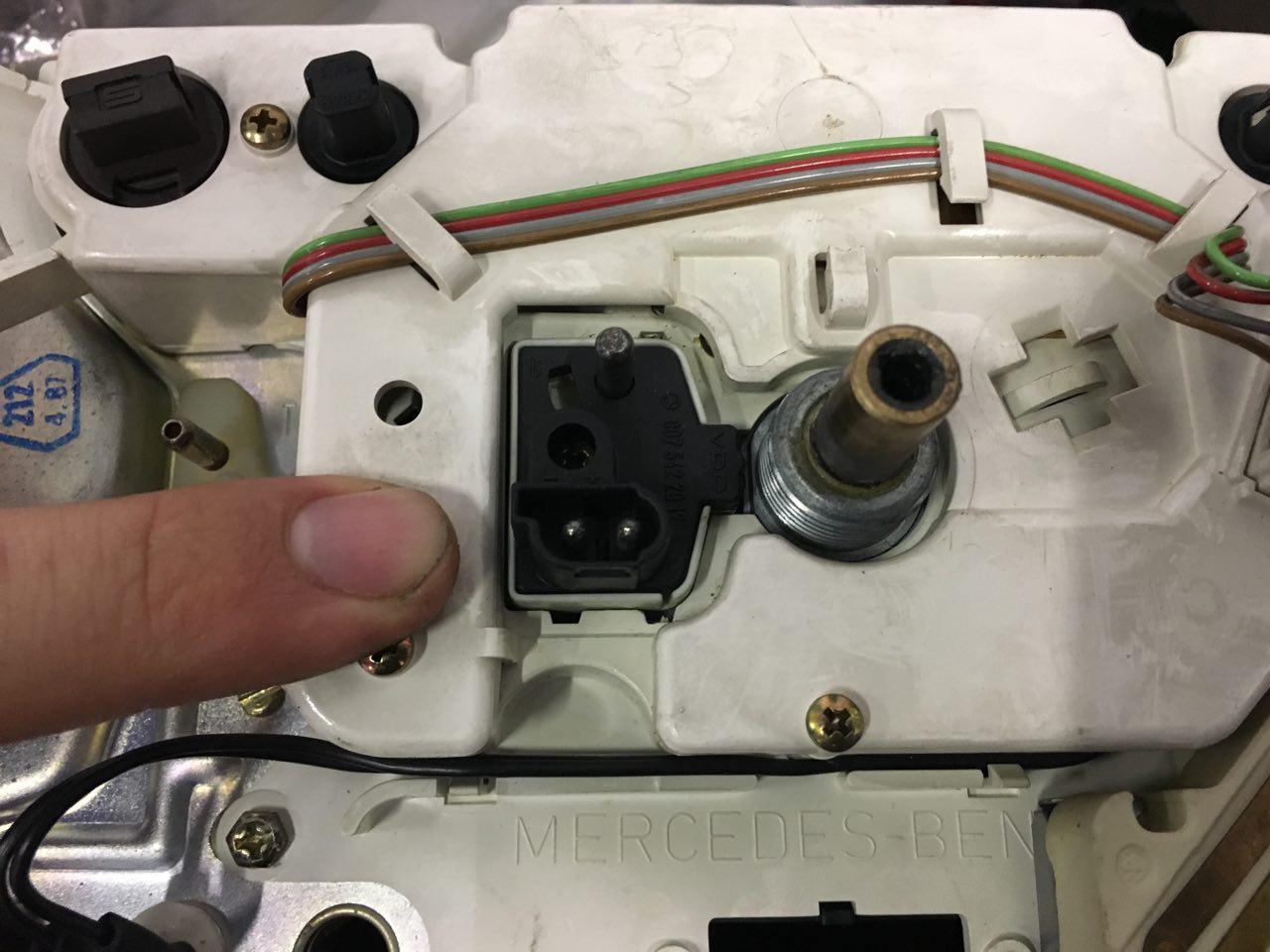

Hier komt connector(*) op

Ik heb gekeken hoe deze aansluiting op mijn auto (origineel zonder airco) gemaakt is, daar gaat van connector(*) een kabeltje naar de massa onder het dashboard, en de andere naar klemmenstrook X5 (heb ik me laten vertellen, maar voor de zekerheid zie foto):

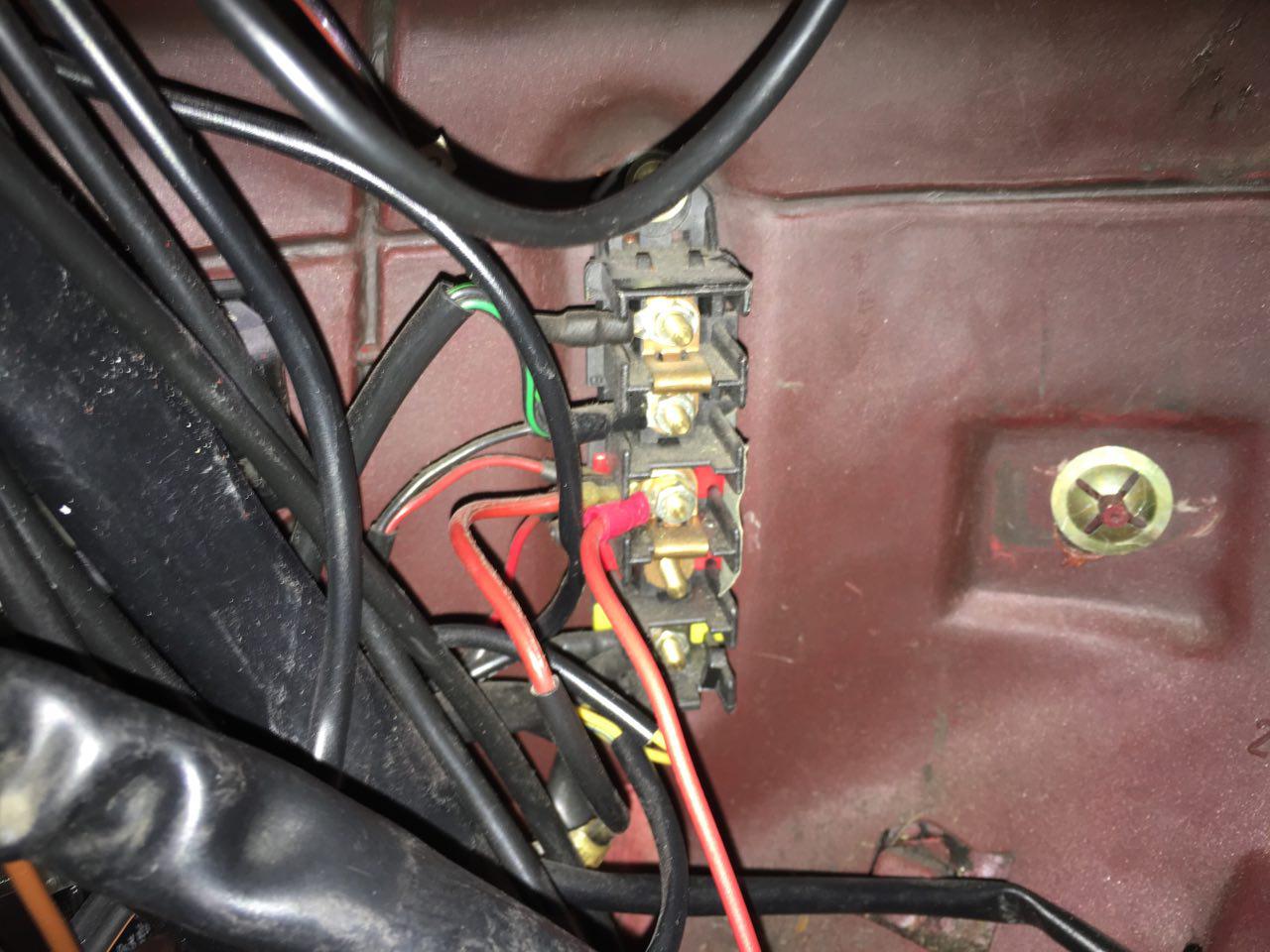

Klemmenstrook X5


Hoe dit hele stuk zit naar het brandstofrelais en uiteindelijk naar de zekeringskast en dan weer naar de kilometer teller is mij geheel onduidelijk. Wie o wie kan me hier verder mee helpen?
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor Bastian-Hoen » 24 aug 2017, 07:30

geel groen is bij Mercedes het toerental signaal draad

maar is het niet makkelijker om die kabelboom compleet te gebruiken dus vervangen voor de gene die je nu hebt

vergeet aan de binnen kant van de auto ook niet de vacuüm leidingen
http://www.fulica.nl (sorry nog steeds weinig foto's
let op wij zijn geen bedrijf ( de classics) maar wij zijn bezig met een hobby
in een mooie grote sleutel hal in Doetinchem

beschikken over EPC van Wensink
Bastian-Hoen
Platinum Boarder
Platinum Boarder

Berichten: 845
Geregistreerd: 09 mei 2012, 15:03
Woonplaats: Doetinchem
Roepnaam: Bastian
Type wagen: 190E 1.8
Bouwjaar: 1991
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: w110 190c 1963
W110 190C 1964
W111 220SEB 1964
W112 300SE sedan 1965
W112 300SE coupe 1963
W201 190 2.0 1986
W201 190E 1.8 1991
W201 190E 1987 2.6


Re: Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 24 aug 2017, 09:53

Oké, dus deze geel groene draad heb ik wel nodig. Misschien kan ik hem eraf knippen en hem aan een andere geel groene draad vast solderen.
Het vervangen van deze kabelboom zou wel makkelijker zijn, maar ik ben ook bezig om een 3.6 v24 (m104) motor in te bouwen. Daar zit weer een andere kabelboom op, dus dat gaat helaas niet.
Zitten de vacuüm leidingen ook heel anders? Is hier misschien ook een schema van te vinden?
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor Bastian-Hoen » 25 aug 2017, 06:46

ik denk dat deze geel groene draad er voor zorgt dat je motor een paar toeren hoger gaat lopen als de pomp ingeschakeld wordt.
het vacuüm aan de binnen zijde valt wel mee ik heb er geen schema van
maar als ik mij niet vergis zit daar ook nog ergens een vacuüm klepje

voor je verder gaat is het misschien beter om eerst alles bij elkaar te zoeken
sommige delen zijn nog wel leverbaar bij de dealer een aantal niet meer

(dat weet ik omdat ik zelf ook bezig ben met een ombouw project (m112.940)
http://www.fulica.nl (sorry nog steeds weinig foto's
let op wij zijn geen bedrijf ( de classics) maar wij zijn bezig met een hobby
in een mooie grote sleutel hal in Doetinchem

beschikken over EPC van Wensink
Bastian-Hoen
Platinum Boarder
Platinum Boarder

Berichten: 845
Geregistreerd: 09 mei 2012, 15:03
Woonplaats: Doetinchem
Roepnaam: Bastian
Type wagen: 190E 1.8
Bouwjaar: 1991
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: w110 190c 1963
W110 190C 1964
W111 220SEB 1964
W112 300SE sedan 1965
W112 300SE coupe 1963
W201 190 2.0 1986
W201 190E 1.8 1991
W201 190E 1987 2.6


Re: Aansluiting schakelaar van airco

Berichtdoor Wiersma » 25 aug 2017, 12:33

Hier staan de vacuum schema's in (je moet even naar bouwjaar kijken)


Je moet met die schema van mij, de connectors opsporen van de airco (pomp, sensors , aircorelais etc)
Dan alle mantels verwijderen, en de draden los leggen, wat je alleen nodig hebt van de airco.

Maar het airco relais heeft een TD (toerental) signaal nodig, omdat hij de snelheid met de pomp en TD vergelijkt, en als het afwijkt (zwaar lopende pomp) de airco weer uitzet.

Als je een andere motor inplaatst heb je dit TD signaal niet meer vermoed ik (die komt uit de ontstekingsmodule EZL)
Misschien kan je dit signaal nabootsen als je een aftermarkt EFI plaatst, zoals een megasquirt ofzo.

Ik heb ook een 2.6 kabelboom omgebouwd, in dit geval toen voor een 190D 2.5

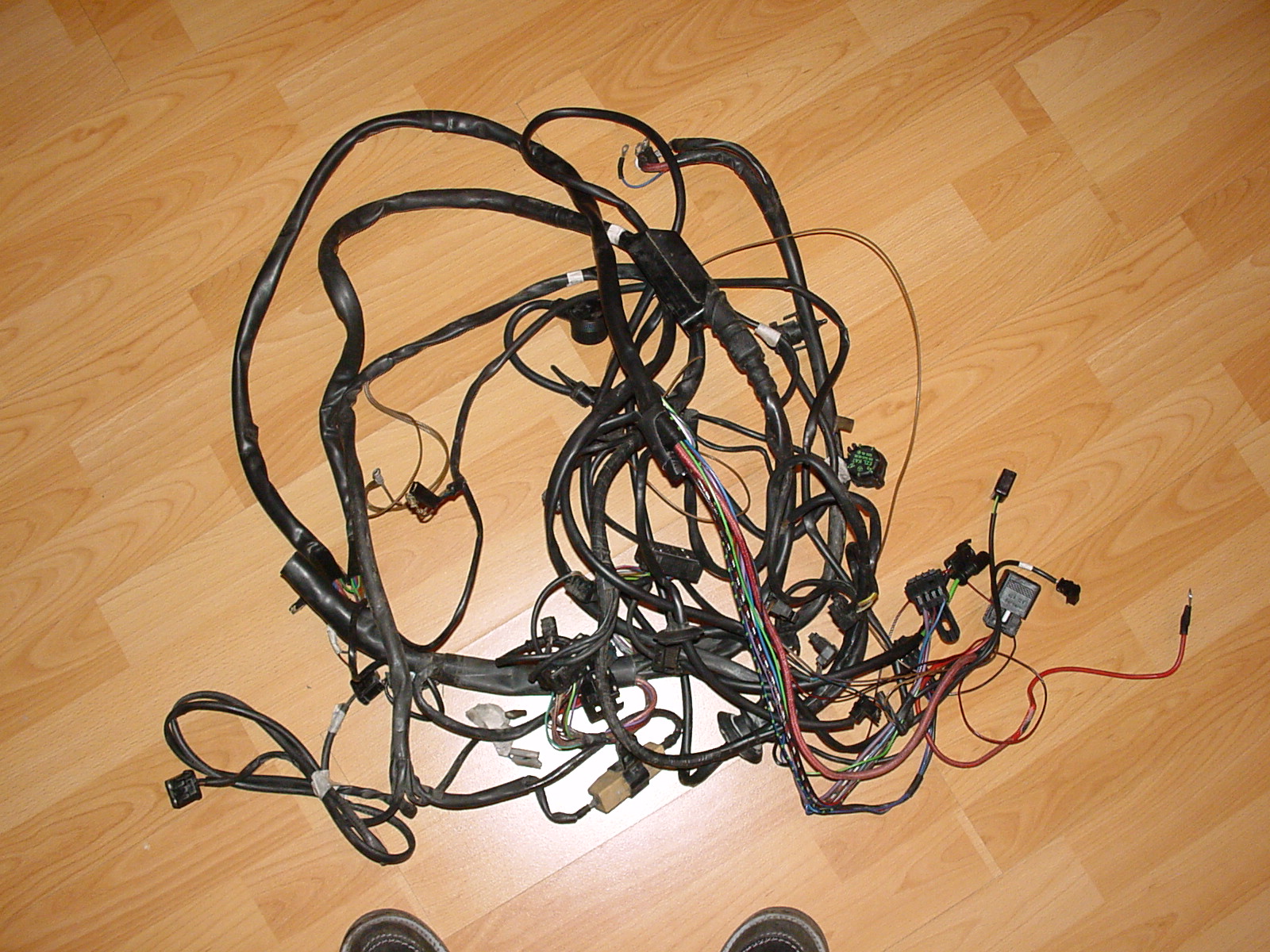

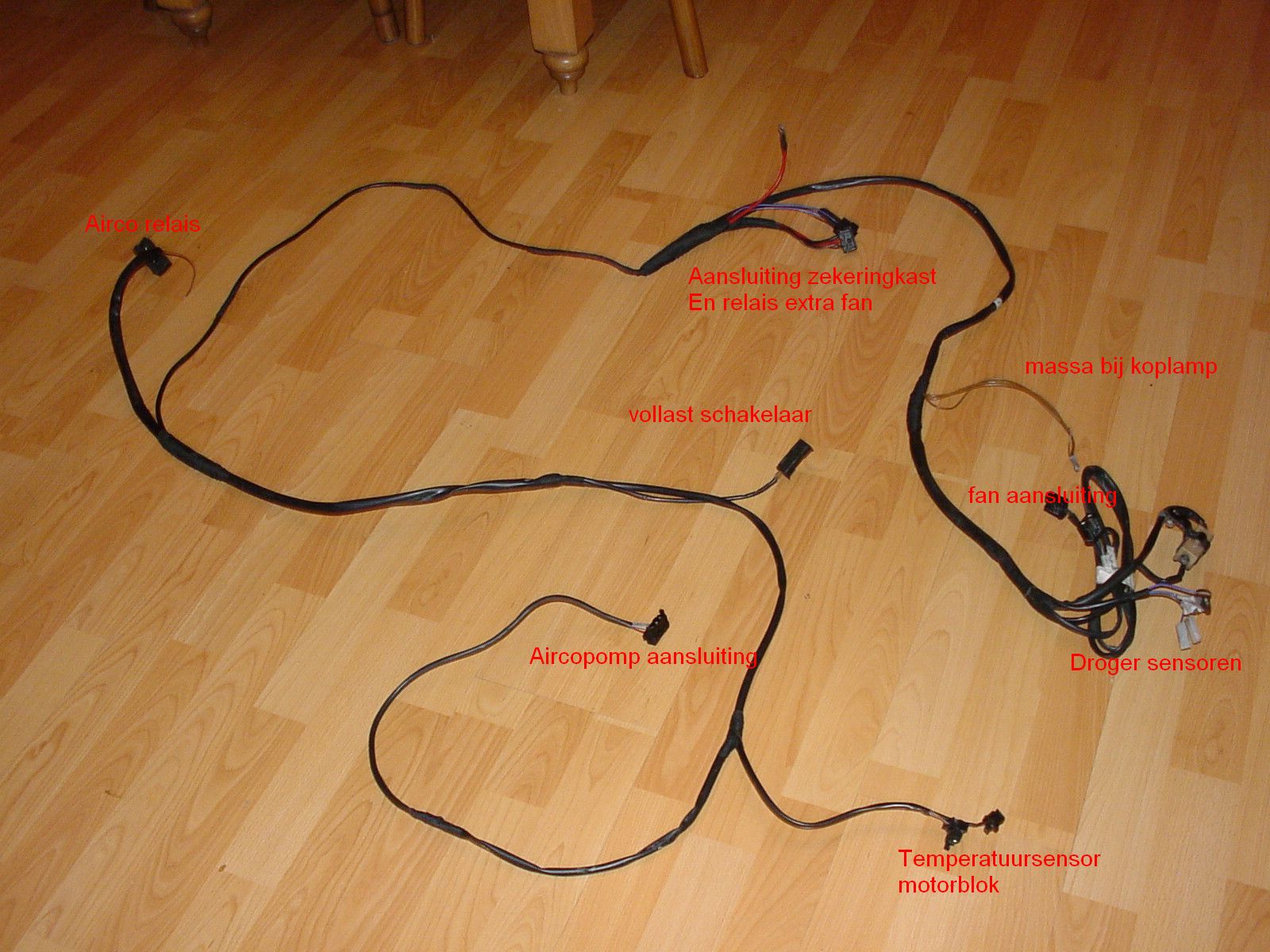

Dit was het resultaat, een aparte kabelboom voor de airco, met de aanpassing voor de diesel, zoals een vollast schakelaar.

airco kabelboom.jpg
airco kabelboom.jpg (279.75 KiB) 226 keer bekeken


In deze kabelboom zit dus de aircopomp aansturing, en de airco koelfan voor de radiateur.
190D 2.5 automaat 1986
Afbeelding
Avatar gebruiker
Wiersma
Diamant Boarder
Diamant Boarder

Berichten: 1675
Geregistreerd: 02 feb 2010, 13:56
Woonplaats: Friesland
Type wagen: 190D 2.5
Bouwjaar: 1986
Automaat: Ja
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 26 aug 2017, 14:35

Bedankt voor jullie reacties! Ik ga hier komende week weer even mee aan de slag :)
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor Bastian-Hoen » 27 aug 2017, 13:02

je zou bij de dealer ook nog kunnen vragen of er nog een *achteraf inbouw kabelboom beschikbaar is
ik weet er zo geen nummer van helaas als je die nog wel vindt kan ik eventueel ook voor je kijken of ze nog leverbaar zijn
kan je dan ook meteen vertellen wat ze kosten bij Mercedes (kan bij hun in het systeem)
http://www.fulica.nl (sorry nog steeds weinig foto's
let op wij zijn geen bedrijf ( de classics) maar wij zijn bezig met een hobby
in een mooie grote sleutel hal in Doetinchem

beschikken over EPC van Wensink
Bastian-Hoen
Platinum Boarder
Platinum Boarder

Berichten: 845
Geregistreerd: 09 mei 2012, 15:03
Woonplaats: Doetinchem
Roepnaam: Bastian
Type wagen: 190E 1.8
Bouwjaar: 1991
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: w110 190c 1963
W110 190C 1964
W111 220SEB 1964
W112 300SE sedan 1965
W112 300SE coupe 1963
W201 190 2.0 1986
W201 190E 1.8 1991
W201 190E 1987 2.6


Re: Aansluiting schakelaar van airco

Berichtdoor DvdH123 » 06 sep 2017, 19:57

Hoi Wiersma, ik heb een vraagje over het vacuümschema. Ik ben ermee in de auto bezig geweest en daar heb ik nu nog een slangetje los hangen. Dat is het slangetje wat naar 019 gaat op koppeling 35. Weet jij welk component 019 is?
Groetjes Dennis
Avatar gebruiker
DvdH123
Junior Boarder
Junior Boarder

Berichten: 35
Geregistreerd: 14 maart 2014, 11:27
Woonplaats: Heteren
Roepnaam: Dennis
Type wagen: 190E 2.6
Bouwjaar: 1987
Automaat: Nee
LPG: Nee


Re: Aansluiting schakelaar van airco

Berichtdoor Wiersma » 07 sep 2017, 16:13

Dat is een tester, om het vacuum te meten, volgens mij moet die slang van 35 naar 31, want daar krijgt het systeem het motorvacuum.
190D 2.5 automaat 1986
Afbeelding
Avatar gebruiker
Wiersma
Diamant Boarder
Diamant Boarder

Berichten: 1675
Geregistreerd: 02 feb 2010, 13:56
Woonplaats: Friesland
Type wagen: 190D 2.5
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
