Beste forumleden,

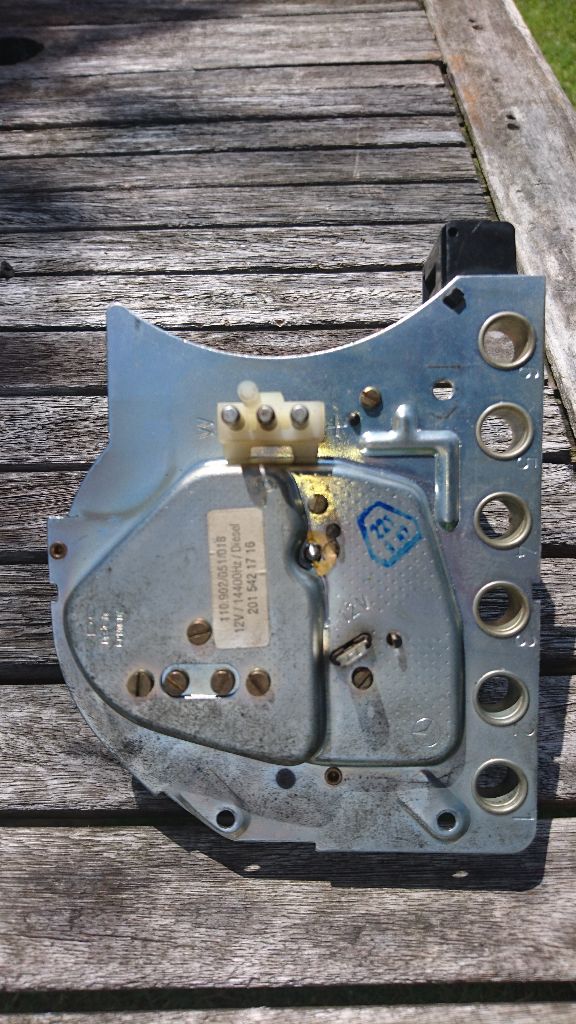

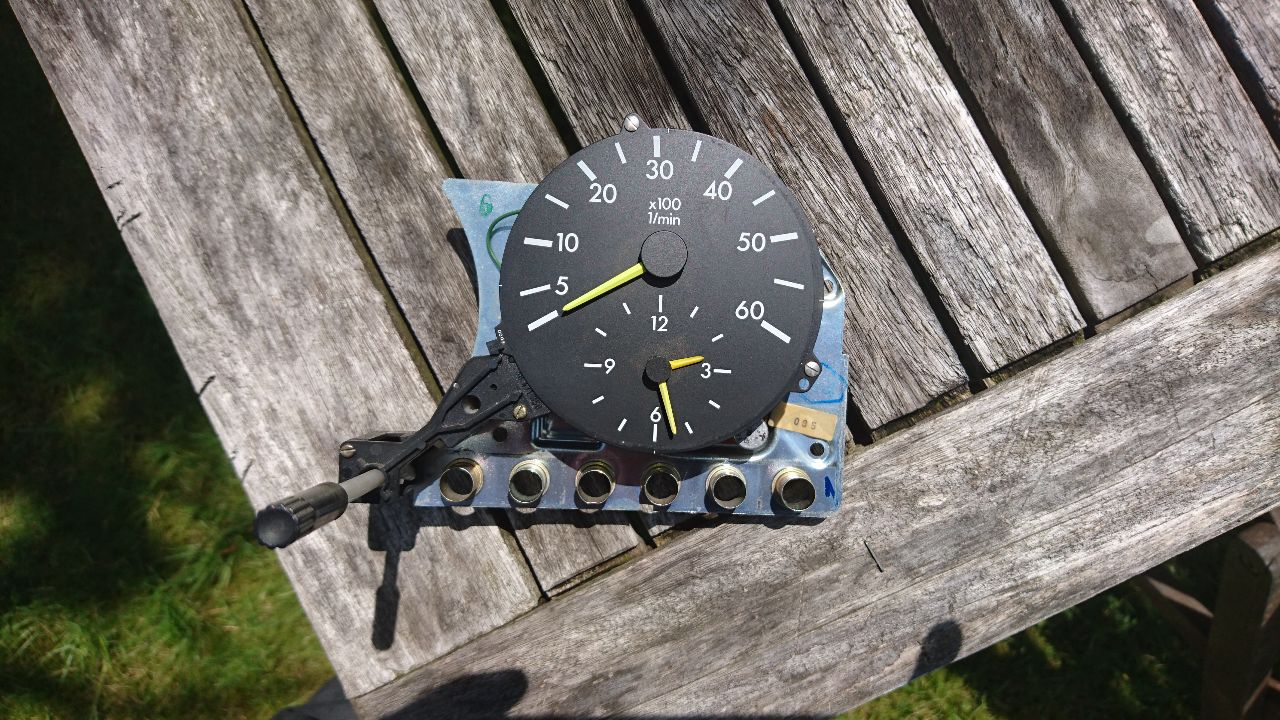

Ik heb laatst onderstaande toerenteller op de kop getikt en wil deze nu graag aansluiten.
Ik ben naar Wensink Nijmegen gegaan om informatie te winnen over de sensor die ik nodig heb.
Zij konden mij echter niet veel wijzer maken dan het forum hier dat al heeft gedaan.

Ik ben benieuwd welke aansluiting voor deze teller geschikt is.
Ik heb hier op het forum al gelezen dat er 3 mogelijkheden zijn:

- W-aansluiting van de dynamo. (Echter niet geschikt voor alle toerentellers???)
- Aansluiting op automaatbak (Heb een 5-bak, dus ook geen optie)
- Sensor op Krukaspoulie of starterkrans?

Ik denk dat de laatste optie voor mij van toepassing is.

Kan iemand hier helderheid over geven? voor ik verkeerde dure sensors ga aanschaffen.
Welke sensor ik nodig heb? (Wensink Nijmegen kon niks voor mij doen zonder onderdeel nummer, toerenteller alleen was niet genoeg.)

Mijn dank is groot.

Gr Bram

Deze toerenteller is geschikt voor de Dieseluitvoering.

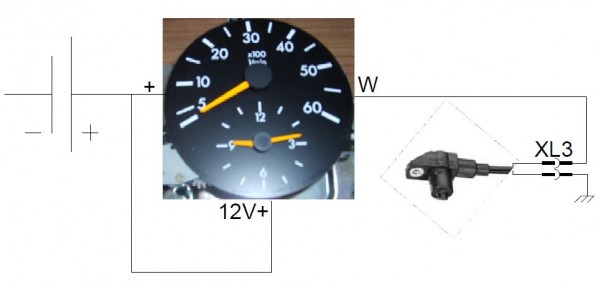

Zit zo aangesloten:

EPLAN DZM.JPG (22.7 KiB) 1537 keer bekeken

Je hebt deze zender nodig:


Dat is de A 010 542 22 17

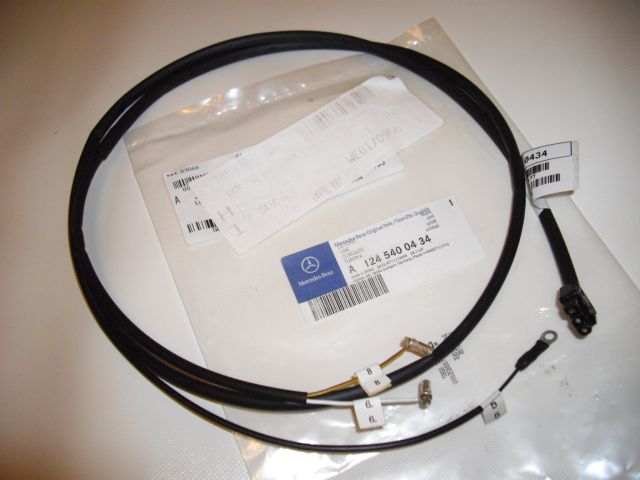

Kabeltje om de teller aan te sluiten op de zender en stroom:


Maar als je enigsinds handig bent kun je die ook zelf maken, zit op, dacht zo uit mijn hoofd op zekering 5 aangesloten.

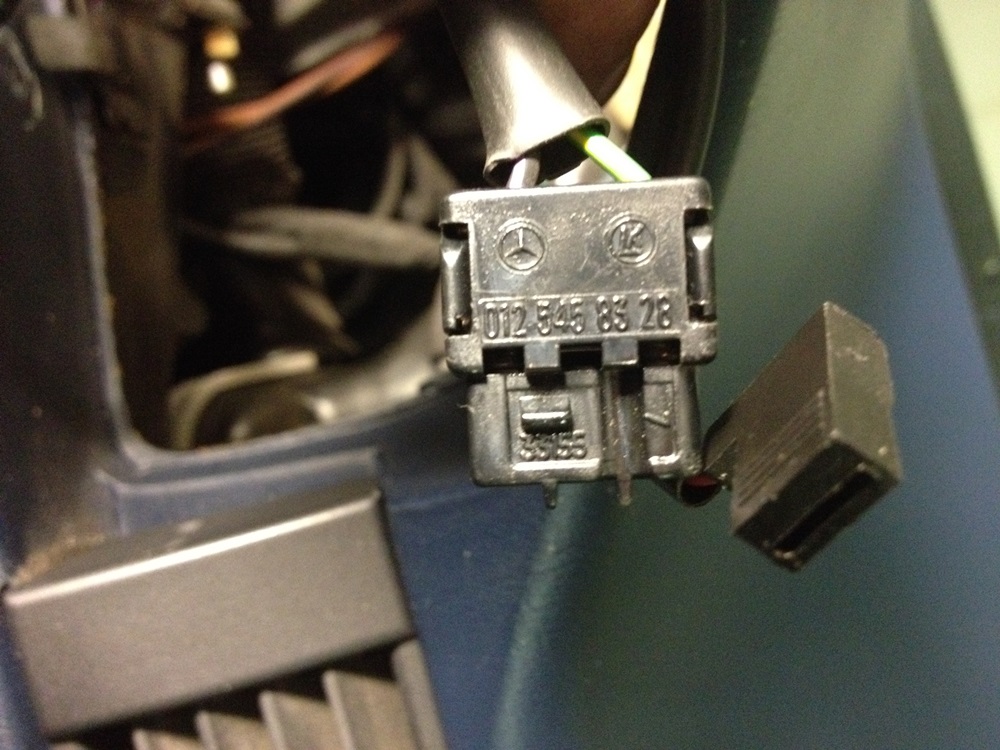

Als je het kabeltje zelf gaat/kan maken heb je deze stekker nodig en de 2 soldeerpootjes niet vergeten er bij te bestellen:

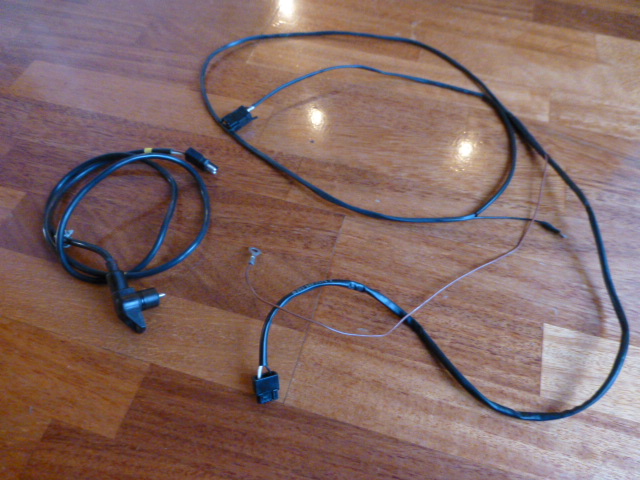

Hier de aansluitkabel die ik zelf heb gemaakt


Kijk, hier heb ik wat aan. Bedankt!
Kan ik de onderdelen mooi op nummers laten bestellen.

Gr Bram

Bij een automaat heb je de sensor al, kwestie van aansluiten op kabelboom die naast de accu ligt.

Hallo,

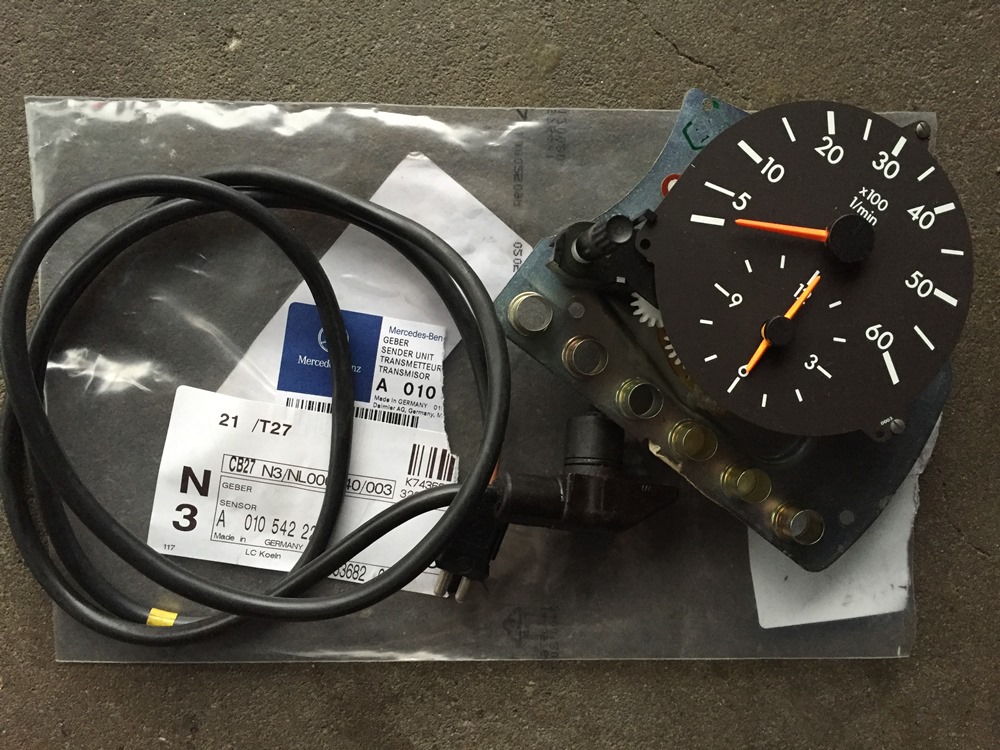

Zojuist de onderdelen binnen.
En zie helaas al gelijk dat de aansluit kabel niet gaat passen.

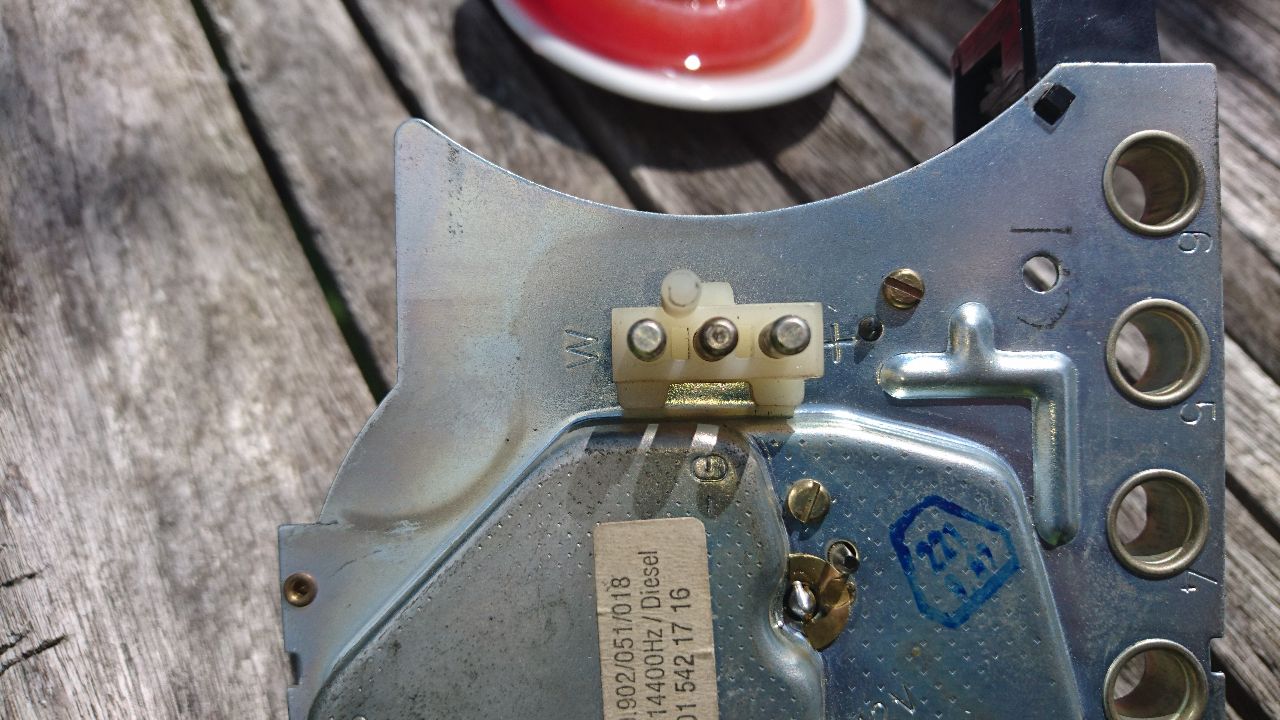

Het blokje met de 3 pinnetjes past niet achter op de toerenteller, de pinnen van de tt zijn groter dan de gaten van het blokje.
Deze moet ik dus pas maken.

Weet iemand hoe de kleuren moeten lopen?

Kabel: Symbool toerenteller
Wit W?
Bruin/geel Aarde?
Zwart +?

Ook vraag ik me af waar de stekker van de sensor zelf naartoe moet lopen. (2-Polige stekker)

Verders komen er nog kabels met nummers uit de andere zijde van de toerenteller kabel.

Namelijk: 5,6 en 8.
Weet iemand waar deze dan naartoe moeten?

Probeerde al wat te zoeken hier en daar, maar kom er nog steeds niet uit.
Wie o wie kan mij helpen?

Groet,

Bram

Bram het is al beschreven en echt niet zo moeilijk. Schema had ik ook al toegevoegd.

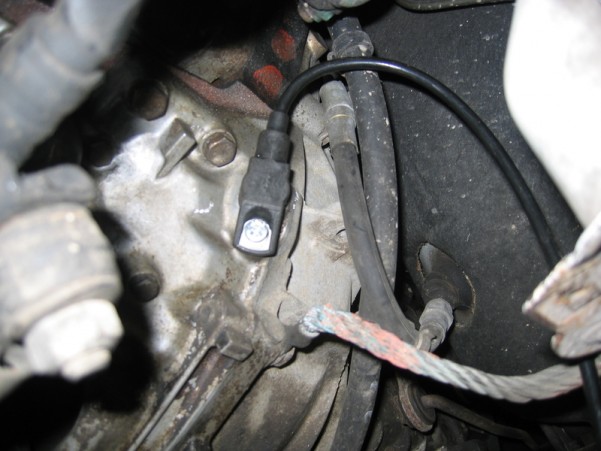

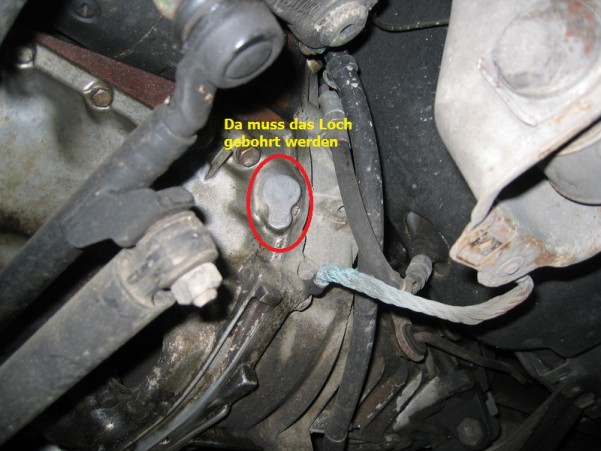

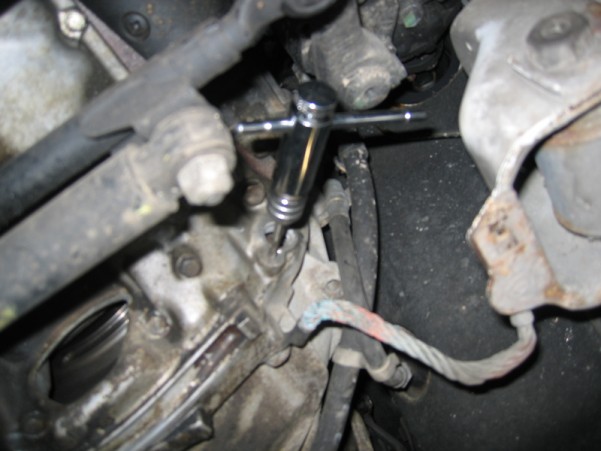

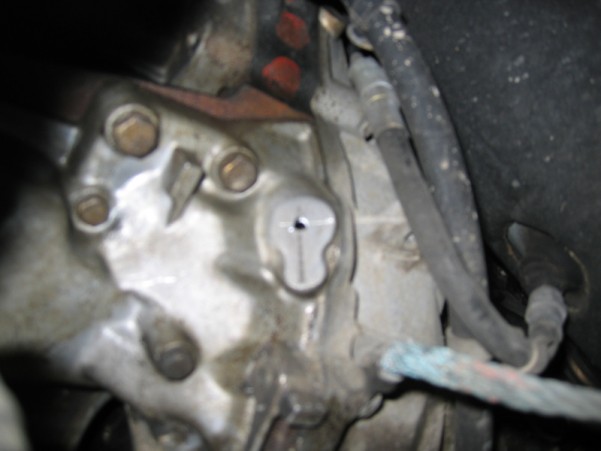

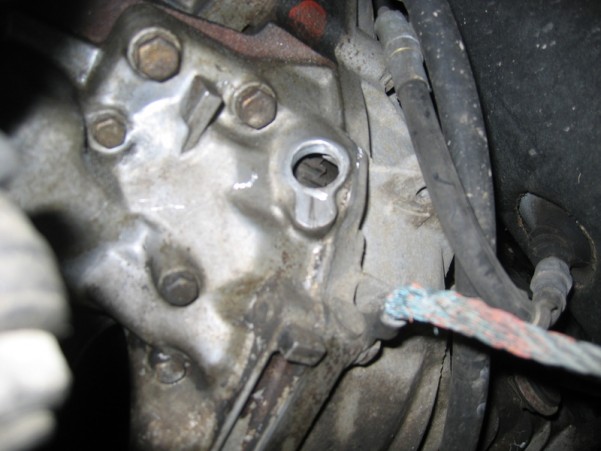

Het gat in het vliegwielhuis dat luistert wel erg nauw, dat moet wel precies op de juiste positie komen!

Van de zender in het blok breng je de kabel met stekker langs je blok naar het schutbord, door de doorvoer heen friemelen dan richting zekeringkast. in de ruimte bij de rembekrachtiger zit / ligt de stekkerverbinding.
De andere kabel zit uiteraard op de toerenteller, deze kabel maak je naar de zekeringkast, de + van de teller sluitje aan op zekering 5 van het zekeringkastje. de aansluiting W op de teller, witte draad gaat direct op de witte draad van de zender en de bruine draad van de zender zit op een massa punt aangesloten bij meerdere bruine draden.

mooi duidelijke beschrijving !! hier heb je tenminste iets aan. Jammer dat de dealer dat soms niet meer kan achterhalen.
