door **AMG** » 15 apr 2010, 21:35

mag weg

door **DelaRobbie** » 17 apr 2010, 10:34

okay spannend allemaal nieuwe inzichten, dat wis/arsa pakket is zeker het werkplaatshandboek, geld dat schema ook voor mn '84-er?
maar toch is het me niet duidelijk wat nu te doen, een draad vanaf een aansluiting achterop de dynamo [maar welke aansluitig dan precies]
of n speciale kabel aanschaffen bij MB waarop de draden reeds voorbereid opzitten en die aansluiten. Eerst maar eens de thermostaat
vervangen, dat lijkt me een stuk eenvoudiger.

door **Wiersma** » 17 apr 2010, 15:50

Als je een originele toerentellen wilt installeren zou het doen zo Mercedes het zelf ook doet.
Ik heb een bestand van wis toegevoegd hoe je een toerenteller moet installeren.
Hou er wel rekening mee dat er verschillende toerentellers zijn, je hebt 1 nodig uit een 4 cilinder.

door **DelaRobbie** » 18 apr 2010, 20:25

De mijne stamt uit 10-1984, de handleiding heeft betrekking op model 201.01/02, hoort de
mijne daar ook bij?. op pagina 54.4 staat iets over een 'line connector', wat bedoelen ze daar mee?
ligt er bij bepaalde modellen een stekker te wachtten op aansluiting van een toerenteller, is het zo eenvoudig
geen draden trekken maar gewoon aansluiten dus?

je moet 3 verschillende onderdelen hebben begrijp ik, de teller zelf, een frame met ansluitingen [auxiliary harness]
en wat losse onderdeeltjes, dit alles te verkrijgen bij Mercedes neem ik aan, ik zal een langsrijden aldaar, thanx

door **AMG** » 18 apr 2010, 20:47

mag weg

door **DelaRobbie** » 19 apr 2010, 12:22

Ik heb nog niets aangesloten, ik ben info aan het verzamelen of het n beetje voor mij te doen is.
sluiting in het electrisch systeem is wel het laatste waar ik zin in heb. Het lijkt me gewoon
lekker n toerenteller te hebben, plus ik moet er eerst een zien te vinden en 250 euro... hmm dat heb
ik er niet voor over, dat geld moet ik aan andere familiaire zaken uitgeven.

Kan iemand me uitleggen wat WIS eigenlijk is en waarin het evt afwijkt van n werkplaatshandboek?

door **DelaRobbie** » 22 apr 2010, 21:18

door **Pieter** » 23 apr 2010, 07:20

Deze vraag is al gesteld in dit zelfde topic en het antwoord was nee.

door **DelaRobbie** » 23 apr 2010, 18:47

ja ik zag inderdaad dat ie al gesteld was, dom van me.
Pieter heb de teller al in weten te bouwen?

door **DelaRobbie** » 25 apr 2010, 13:47

ja ik heb niet stilgezeten, sterker nog ik ben gisteren even langs n mercedessloop gereden en heb voor 35 euri deze
teller weten te bemachtigen, nu nog aansluiten.. Ik stuur wat foto's mee, kan iemand me nu even PRECIES vertellen
hoe m aan te sluiten, wat zet ik op 1 [daar staat TD bij], op 2 [daar staat een plus bij], en op 3,[daar staat
'12v' bij], goed op 3 moet natuurlijk 12v.

Ik heb ook getracht van de achterkant van de dynamo een foto te maken, dat valt niet mee, dit is het resultaat,
waar zit de aansluiting voor de toerenteller, en mocht ie er zitten: gaat ie naar 'plus' of naar 'TD'.
waarschijnlijk moet ik een speciaal kabeltje hebben, ik moet zowiezo ff langs MB en zal er gelijk even naar vragen.

p.s bij 2 staat een plussymbool, maar dat is niet zichtbaar in dit programma, vandaar dat ik het vervangen heb voor
het woord 'plus'

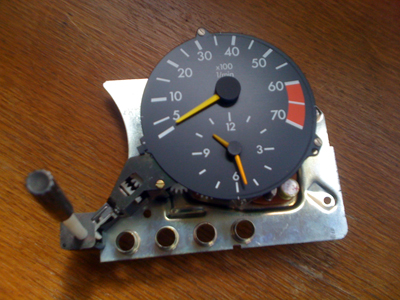

[img size=400]http://www.w201club.nl/images/fbfiles/images/toerenteller_front.jpg[/img]

prima teller voor een prima prijs

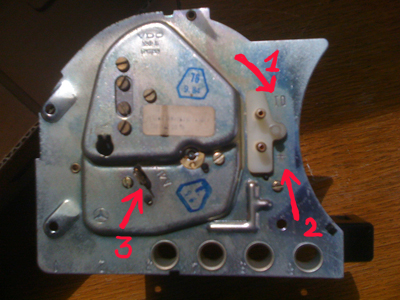

[img size=400]http://www.w201club.nl/images/fbfiles/images/toerenteller_back-c9b5ed55362a9edb00f61a4c28b1f539.jpg[/img]

wat nu precies aan te sluiten op 1,2 en 3...

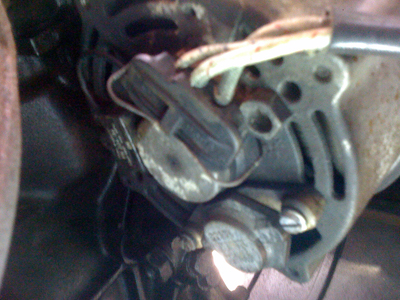

[img size=400]http://www.w201club.nl/images/fbfiles/images/dynamo-

973088e36c5e07e260b03235f930bed3.jpg[/img]

de dynamo, viel niet mee om een foto van te maken, laat staan er aan te knutselen...

door **DelaRobbie** » 25 apr 2010, 13:48

door **DelaRobbie** » 25 apr 2010, 13:49

door **Bassje** » 25 apr 2010, 14:05

Als je een bericht met een foto hebt gepost moet je onderaan je bericht even klikken op 'wijzig'. Dan kan je nog een foto toevoegen. Dan kan je meerdere foto's in 1 post kwijt.

door **hansie** » 28 apr 2010, 19:30

Hey delarobbie,

Als jij het precies weet heb ik ook interrese in zo'n ding.
Jij kan me dan mooi helpen.

door **DelaRobbie** » 28 apr 2010, 20:22

ik zal mn bevindingen posten alhier, ik wacht nog op n kabeltje en wat info van de MB dealer,
voordat ik de sprong in het diepe waag, kzie er n beetje tegenop om het dashboard uit elkaar te halen
maar affijn, alles voor het hoger doel!

door **HansMercedes** » 13 mei 2010, 11:29

Hoi Pieter is het al gelukt met de toeren teller ??? je moet waarschijnlijk ook nog een zekering bij plaatsen nr10 in je zekering kast ,mar dat weet ik niet helemaal zeker hoor ga ook maar van een schema uit grt hans Mercedes

door **HansMercedes** » 16 mei 2010, 17:40

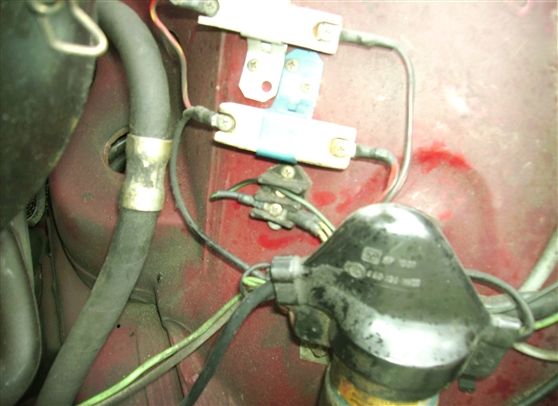

[img size=558]http://www.w201club.nl/images/fbfiles/images/PICT0320.jpg[/img] Hier een foto van de draad van de toerenteller van een W123 280 te deze draad komt van de min van de bobine [contactpunten kant] kleur zwart groen en gaat zo naar de toerenteller toe . de min kant van de bobine geeft de pulsen voor de toerenteller . Dit werkt goed op die W123 grt hans

door **Pieter** » 17 mei 2010, 07:17

Het inbouwen van de toerteller is gelukt. Alleen voor mijn gevoel geeft hij iets te weinig toeren aan. Hans, jij zei dat er achter de toerenteller een soort potmeter zit waardoor je iets kan afstellem. Waar zit dat precies? heb je hier misschien een foto van?

door **HansMercedes** » 17 mei 2010, 16:58

Hoi Pieter als ik me goed herinner zit er achter op de toeren teller 2 schroeven die met lak zijn afgesmeerd [KLEUR BLAUW] als je nu met draaiende motor die bovenste een stukje verdraaid moet de toerenteller daar op reageren kan je namelijk gelijk zien . je kan natuurlijk even een externe toerenteller aan sluiten om te kijken of je meer of minder moet draaien . heb daar geen foto van ,maar als je een beetje naar beneden schroll in dit topic zie je vanzelf een paar foto's verschijnen van de toeren teller . dat schroefje bij de sticker moet het zijn volgens mij omdat die ander voor je klokje is [als deze te snel of te zacht loopt ] grt hans

door **DelaRobbie** » 17 mei 2010, 19:09

hoezo een zekering op lokatie 10?, zit daar nu niets dan, is de zekeringskast daar dan op voorbereid?
