M102 (temperatuur) sensoren

Berichtdoor Bayram » 30 mei 2019, 18:07

Kent iemand deze sensoren?
Het gaat om een W201 met M102 motor met airco.

Ik zoek de sensor fan de fan switch, ik kan het niet vinden in het pdf bestand over sensoren hier op het forum

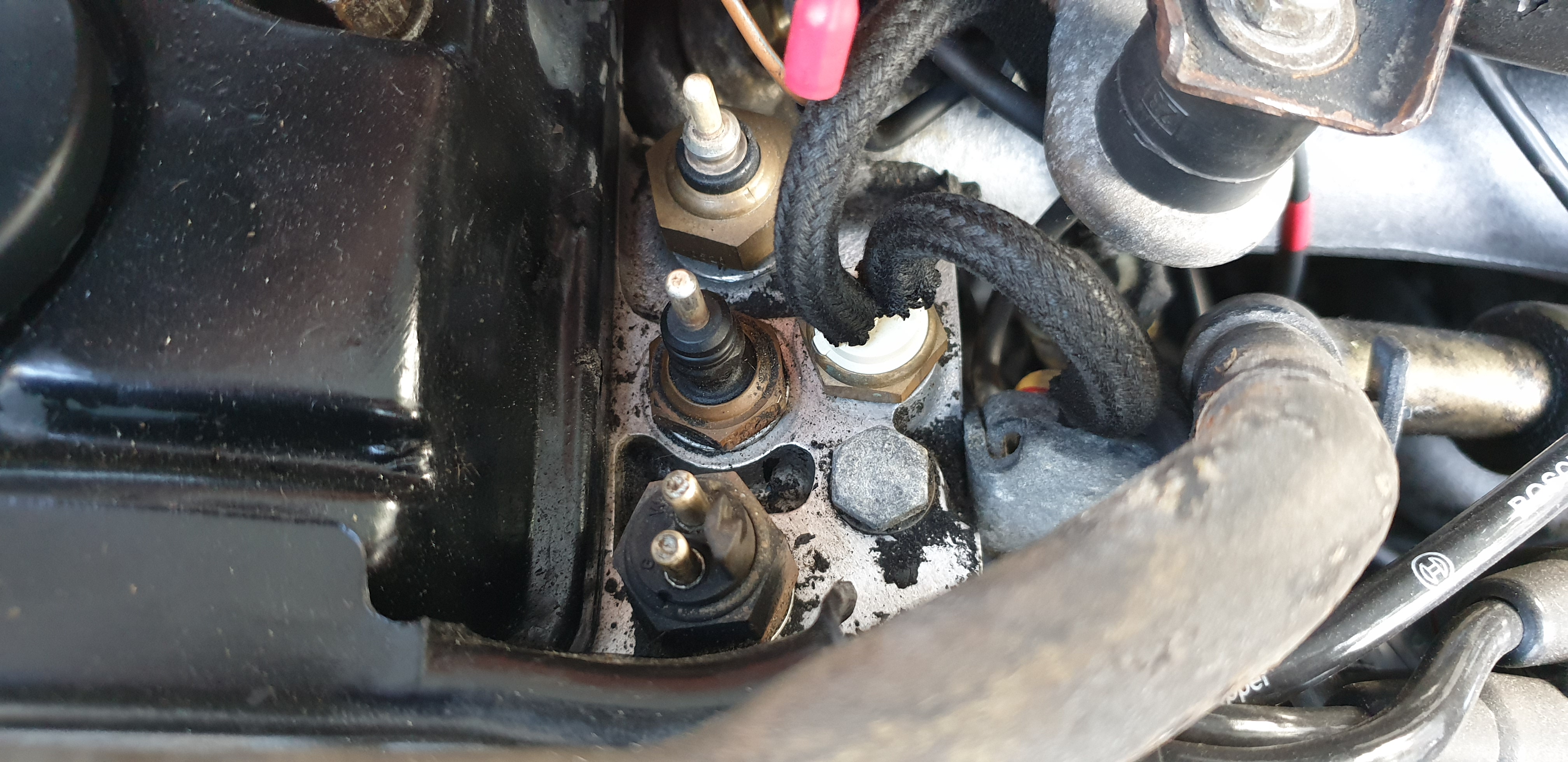

Zouden jullie mij kunnen vertellen wat deze 3 (voor de foto losgekoppelde) sensoren voor functie hebben.
Plus daarbij graag een onderdeelnummer. Alvast bedankt
