Geachte mercedesliefhebbers.

NA het vervangen van mijn contactslot liet de vorige eigenaar die fancy led verlichting aan had gelegd een
vreselijk oerwoud aan bedrading achter.

Verschillende diktes en kleuren met plakband (of niets) aan elkaar geprutst.

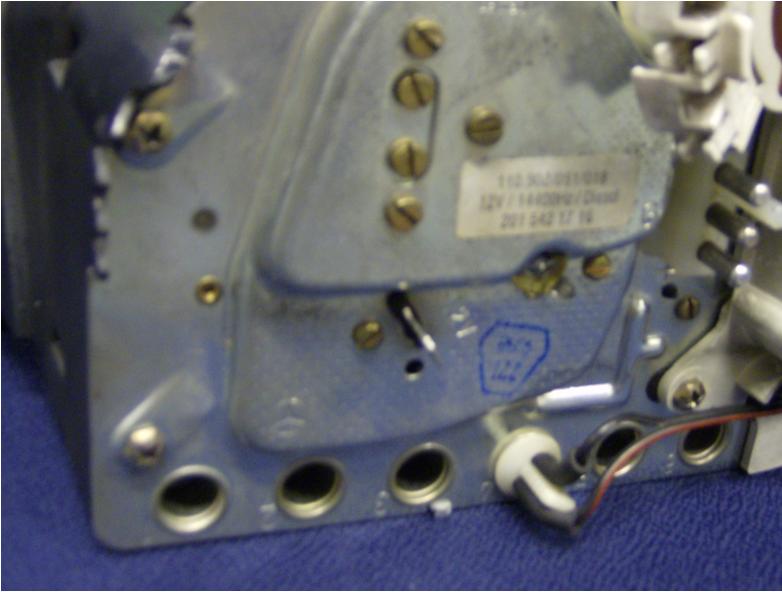

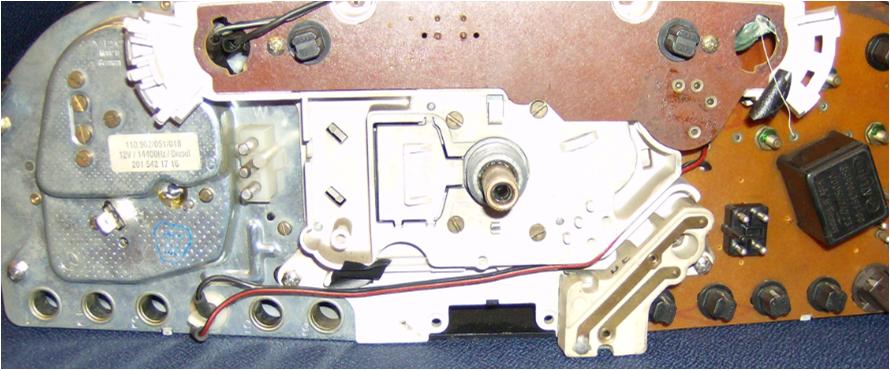

Bijgevoegd 2 foto's van de acherkant van mijn klokhuis met daarbij de vraag waar en hoe herken ik de toerenteller,
brandstof, klok, olie druk en temp draden.

Wat zit er op de 3 dikke pennen (1e foto) voor een draad, spannning? massa? of iets anders....
De uitstekende lip (1e foto) wat moet daar op, spannning,massa?

Een hyper link naar een schema zou helemaal te gek zijn!!!
Model W201 diesel uit '86.
Zeer hopelijk aanvullende info... En een prettig weekend

mvg Peter

Lipje is constant +12V, 3-polige stekker is van boven naar beneden: toeren signaal (W+), Massa (GND) en contact +12V
De verschillende 12V aansluitingen vindt je in de voetenruimte aan de bestuurderskant links achter de afschermplaat, onderste aansluitingen op de strip (rood) is contact 12V, daarboven zit constant 12V (geel),
Massa aansluiting zit op verschillende plaatsen (bruin).

Klein stekkertje rechts met de 4 chromen pootjes,( boven de 4 draailampjes ) : hierop hoort een aansluiting voor alle verlichting naar je middenconsole, is zo groot als je duimnagel. Gewoon contrastekker.

Succes, ik benijd je niet !

vr gr
Richard.

hij had die ledjes ook gewoon in de oude houder kunnen solderen met een weerstandje ertussen , je moet dan alleen even kijken dat hij goed omgepoolt zit
ledjes branden minder snel door

DAnk voor uw uitleg hier kan ik wat mee..



mvg Peter
