even een vraagje hoeveel stekkertjes draadjes zitten er ,
of moeten er zitten op een schakelaar van een stoelverwarming
en wat zijn de kleuren van de draadjes
kan iemand mij dat zeggen
ik hoor het graag van jullie

En waar zit de schakelaar voor de stoelverwarming normaal gesproken?

De schakelaar van de stoelverwarming zit in het hout rondom de versnellingspook. De rest kan ik je helaas niet mee helpen.

Ik heb er mijn paneel er noch uit dus:

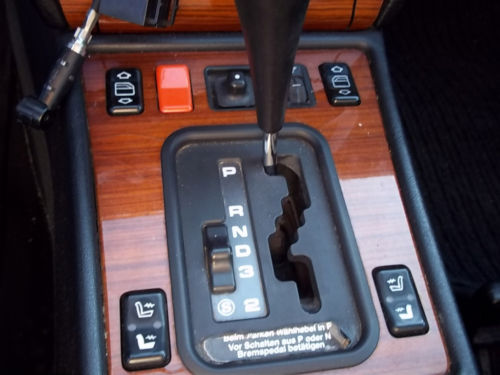

plaats zie de foto, de onderste schakelaars in het paneel.

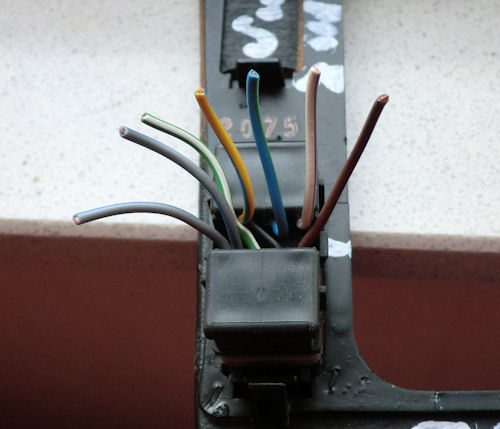

en op de schakelaars zitten 6 pennen maar aan mijn schakelaars
zitten voor de bestuurdersstoel
1 x wit - pin 2
1x bruin / wit - pin 3
1x bruin - pin 6
1 x geel - pin 1
1x blauw - pin 4
1x grijs / blauw - pin 5

Voor de stoel van de passagier
1x wit / paars - pin 2
1x bruin - pin 6
1x blauw / groen - pin3
1x geel / blauw - pin1
1x wit / groen - pin 4
2x grijs / blauw - pin 5


Kleuren zullen ongetwijfels matchen met de Mercedes kabelboom
die voor de stoelverwarming aanwezig is, maar dan moet je even
een elektr. schema vinden.
