elektrische antenne

Berichtdoor aaronv » 21 jul 2020, 20:05

dag allen,

ik was van het weekend een programma aan het kijken over de 300 td, daar zag ik de elektrische antenne in werking.
nu wil ik deze ook graag weer werkend hebben maar doet het nog niet, ik heb een constante stroom en een stuurstroom.
voor de antenne zit denk ik nog een relais?? nu heb ik het vermoeden dat deze kapot is, alleen wanneer ik de constant stroom met het stuurstroom na het relais door verbind doet het motortje nog niks? iemand die mij hier de exacte werking en eventueel een goede vervanger voor heeft? Wat er nu in zit is een hirschmann 5090. deze zijn niet meer leverbaar volgensmij.

Graag tips en uitleg.

Groet,
Aaron
aaronv
Fresh Boarder
Fresh Boarder

Berichten: 12
Geregistreerd: 06 mei 2019, 11:01
Roepnaam: Aaron
Type wagen: 190E 1.8
Bouwjaar: 1992
Automaat: Nee
LPG: Nee


Re: elektrische antenne

Berichtdoor VmaX » 22 jul 2020, 07:34

Ik zou deze kopen: https://www.conrad.nl/p/hirschmann-car- ... ouw-319288
Waar je wel op moet letten is dat je de aansluitingen goed doet. 1 X aarde , 1 X schakeldraad naar de radio en 1 X permanente stroom, maar dat staat denk ik wel in de gebruiksaanwijzing.

Overigens heb ik er volgens mij ├╝berhaupt geen relais tussen zitten, althans niet dat ik mij kan herinneren
Avatar gebruiker
VmaX
Diamant Boarder
Diamant Boarder

Berichten: 4181
Geregistreerd: 26 mei 2011, 20:24
Woonplaats: Zutphen
Roepnaam: Christiaan
Type wagen: 190E 2.3
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
Andere wagens / opmerkingen: Vmax1200 (2X)
TDM850
VW 2.5 T5


Re: elektrische antenne

Berichtdoor aaronv » 22 jul 2020, 19:07

Bij mij zit er wel een relais tussen kabels zitten ook echt aan het relais gesoldeerd. Dus lijkt mij ook orgineel?
Bijlagen
aaronv
Fresh Boarder
Fresh Boarder

Berichten: 12
Geregistreerd: 06 mei 2019, 11:01
Roepnaam: Aaron
Type wagen: 190E 1.8
Bouwjaar: 1992
Automaat: Nee
LPG: Nee


Re: elektrische antenne

Berichtdoor VmaX » 22 jul 2020, 22:50

Dit lijkt mij geen originele situatie maar misschien ben ik abuis. :think:
Avatar gebruiker
VmaX
Diamant Boarder
Diamant Boarder

Berichten: 4181
Geregistreerd: 26 mei 2011, 20:24
Woonplaats: Zutphen
Roepnaam: Christiaan
Type wagen: 190E 2.3
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
Andere wagens / opmerkingen: Vmax1200 (2X)
TDM850
VW 2.5 T5


Re: elektrische antenne

Berichtdoor aaronv » 23 jul 2020, 06:48

Dus als ik een antenne bestel aansluit op constant schakel en massa doer die het?
aaronv
Fresh Boarder
Fresh Boarder

Berichten: 12
Geregistreerd: 06 mei 2019, 11:01
Roepnaam: Aaron
Type wagen: 190E 1.8
Bouwjaar: 1992
Automaat: Nee
LPG: Nee


Re: elektrische antenne

Berichtdoor VmaX » 23 jul 2020, 09:16

bij mij wel, ik had gewoon een aarde, constant en schakeldraad uitkomend in de kofferbak. Als er nog een relais tussen zou zitten dan zit die iig niet in de kofferbak :)

Wat wel grappig was... Ik sloot in eerste instantie de antenne aan op de plus en de min. In mijn simpele visie zou dat genoeg moeten zijn. Ik dacht dat de radio dan wel stroom op de + draad zou zetten en dan prrrrrr... Antenne uit.
Toen die dat niet deed dacht ik "Antenne is dus stuk" en klaagde bij de leverancier. Ik kreeg vervolgens een nieuwe opgestuurd en die deed het ook niet! :blink:
Toen ben ik maar eens gaan zoeken en zag dat die 3de draad (constante stroom) ook aangesloten moest zijn.. :blush:
Avatar gebruiker
VmaX
Diamant Boarder
Diamant Boarder

Berichten: 4181
Geregistreerd: 26 mei 2011, 20:24
Woonplaats: Zutphen
Roepnaam: Christiaan
Type wagen: 190E 2.3
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
Andere wagens / opmerkingen: Vmax1200 (2X)
TDM850
VW 2.5 T5


Re: elektrische antenne

Berichtdoor MBreed » 23 jul 2020, 09:18

VmaX schreef:Dit lijkt mij geen originele situatie maar misschien ben ik abuis. :think:


Dit is zeker niet origineel. Zit origineel ook geen relais tussen. Je hebt alleen een constante plus, een gestuurde plus van de radio nodig en uiteraard massa.
MBreed
Fresh Boarder
Fresh Boarder

Berichten: 12
Geregistreerd: 23 jun 2020, 14:57
Roepnaam: Max
Type wagen: 190E 2.3-16
Bouwjaar: 1988
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: 16V is van m'n pa verder: W123 230 1976-W124 E220 Cabriolet-W202 C180 1998


Re: elektrische antenne

Berichtdoor VmaX » 23 jul 2020, 09:20

Overigens is de functie van een relais meestal alleen maar de bescherming van je apparaat tegen piekspanning is mij verteld... aks de antenne daar niet tegen zou kunnen zouden ze volgens mij wel een relais inbouwen. denkik. :think:
Avatar gebruiker
VmaX
Diamant Boarder
Diamant Boarder

Berichten: 4181
Geregistreerd: 26 mei 2011, 20:24
Woonplaats: Zutphen
Roepnaam: Christiaan
Type wagen: 190E 2.3
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
Andere wagens / opmerkingen: Vmax1200 (2X)
TDM850
VW 2.5 T5


Re: elektrische antenne

Berichtdoor JantjeV8 » 23 jul 2020, 11:38

Zoek eens ergens in je hele Mercedes naar een elektrische verbinding die Mercedes zelf bloot heeft laten liggen.

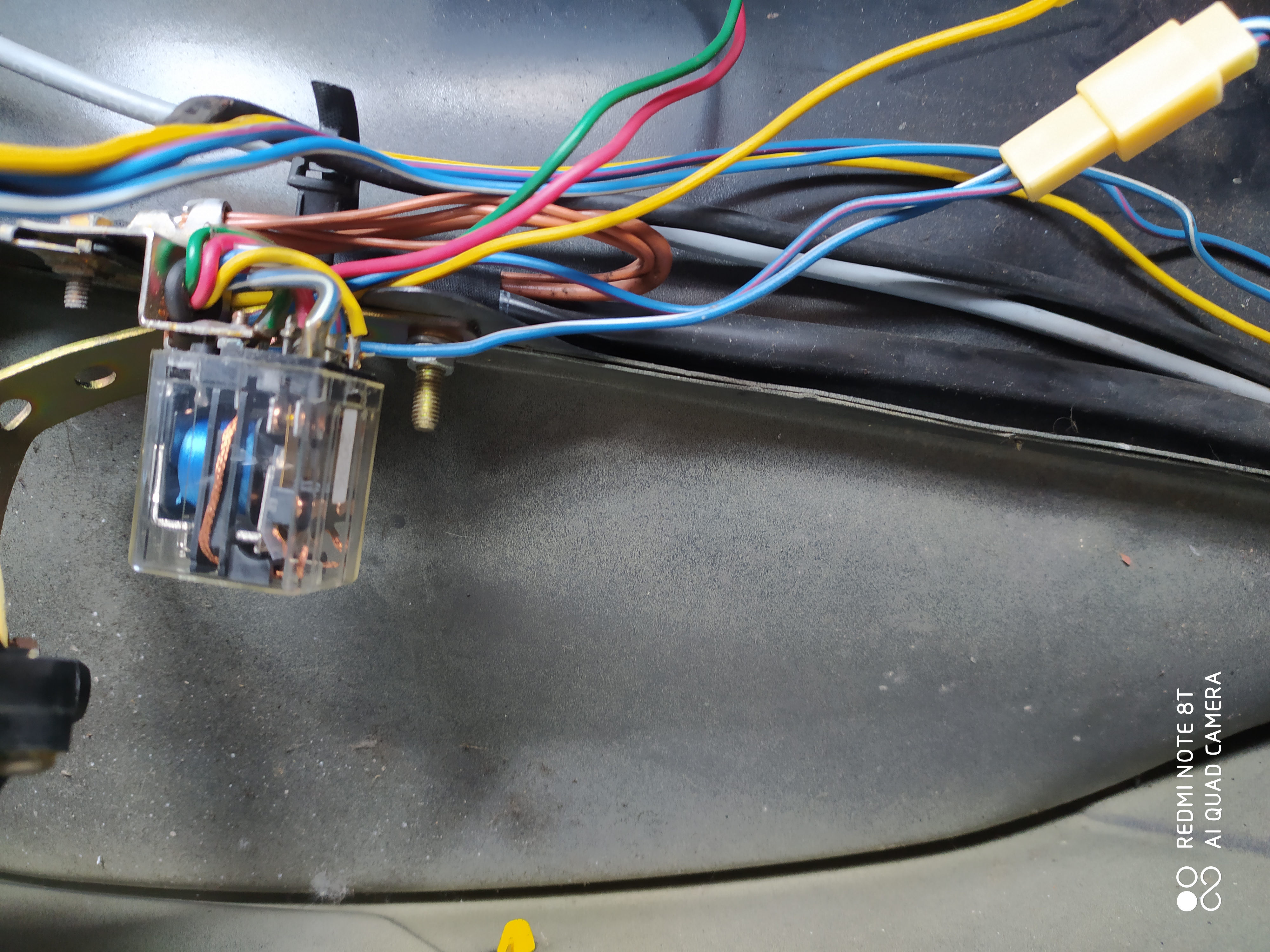

dat relais op die foto is verre van origineel.
