Hallo,

In de middenconsole wou ik een radio inbouwen, en merkte dat er geen ISO stekkers in zaten, ook geen stekker van een bekker radio of zo, dus ging ik aan de slag op internet.

Ik heb echter meer draden los hangen dan eigenlijk zou moeten, namelijk 20.

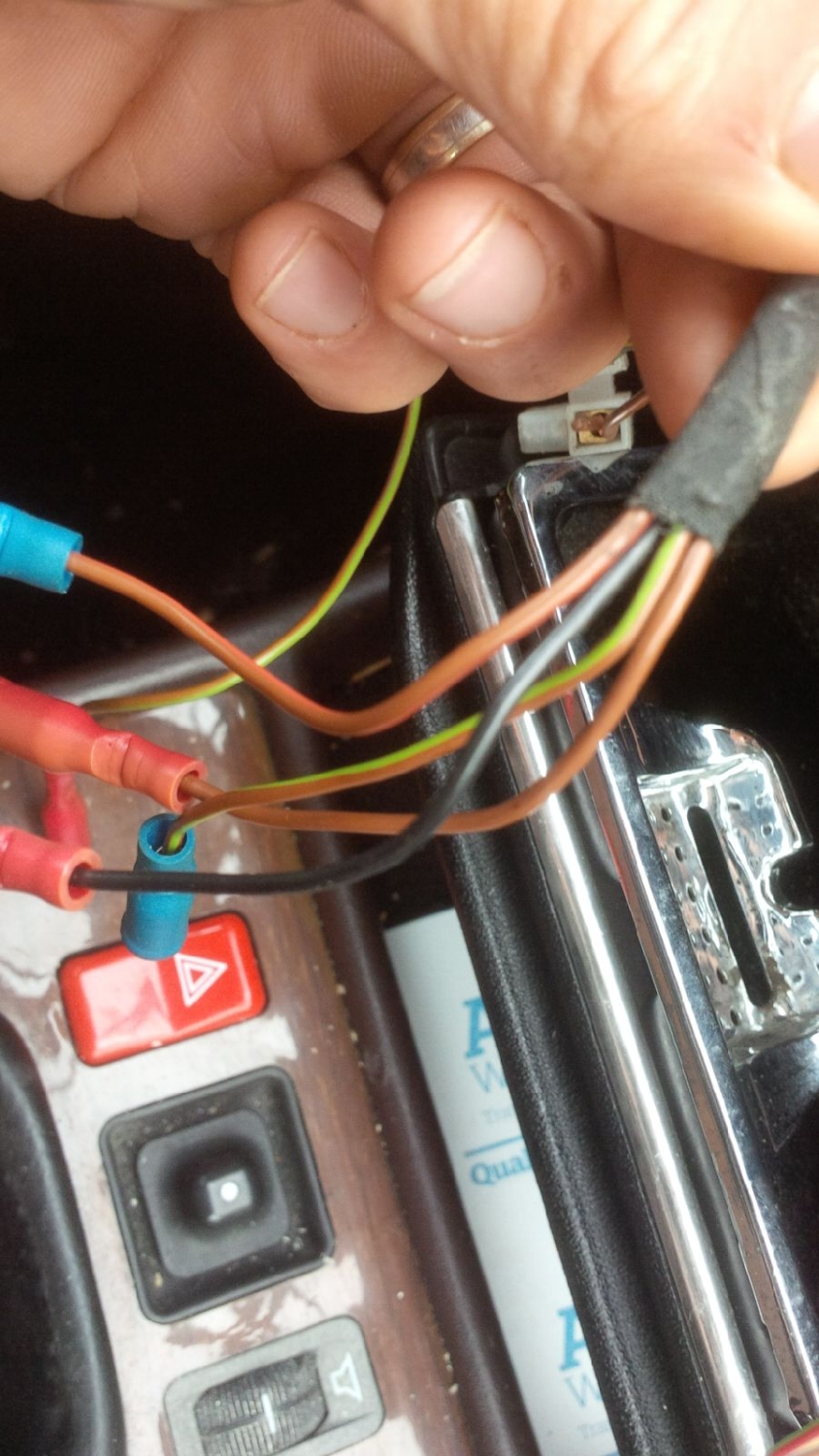

Eerste foto, 8 draden in totaal allemaal mooi samen gewrapt in zwart gaas, waarvan 4 met een aparte vrouwelijke connector en 4 draden die samen zijn (2x2 draden) met een soort van oude luidsprekerconnector (deze met een plat stuk metaal en pinnetje, maar de vrouwelijke kant). Ik vermoed dat dit de draden zijn van de 4 luidsprekers in m'n auto.

4 van de 8 draden.jpg (23.18 KiB) 1912 keer bekeken

andere 4 van de 8 draden.jpg (18.98 KiB) 1912 keer bekeken

de kleuren zijn:

rood/bruin
Bruin
=> samen in een zwarte connector
grijs/bruin
bruin
=> samen in een witte connector
rood/zwart (blauwe connector)
zwart (rode connector)
zwart/groen (blauwe connector)
zwart (rode connector)

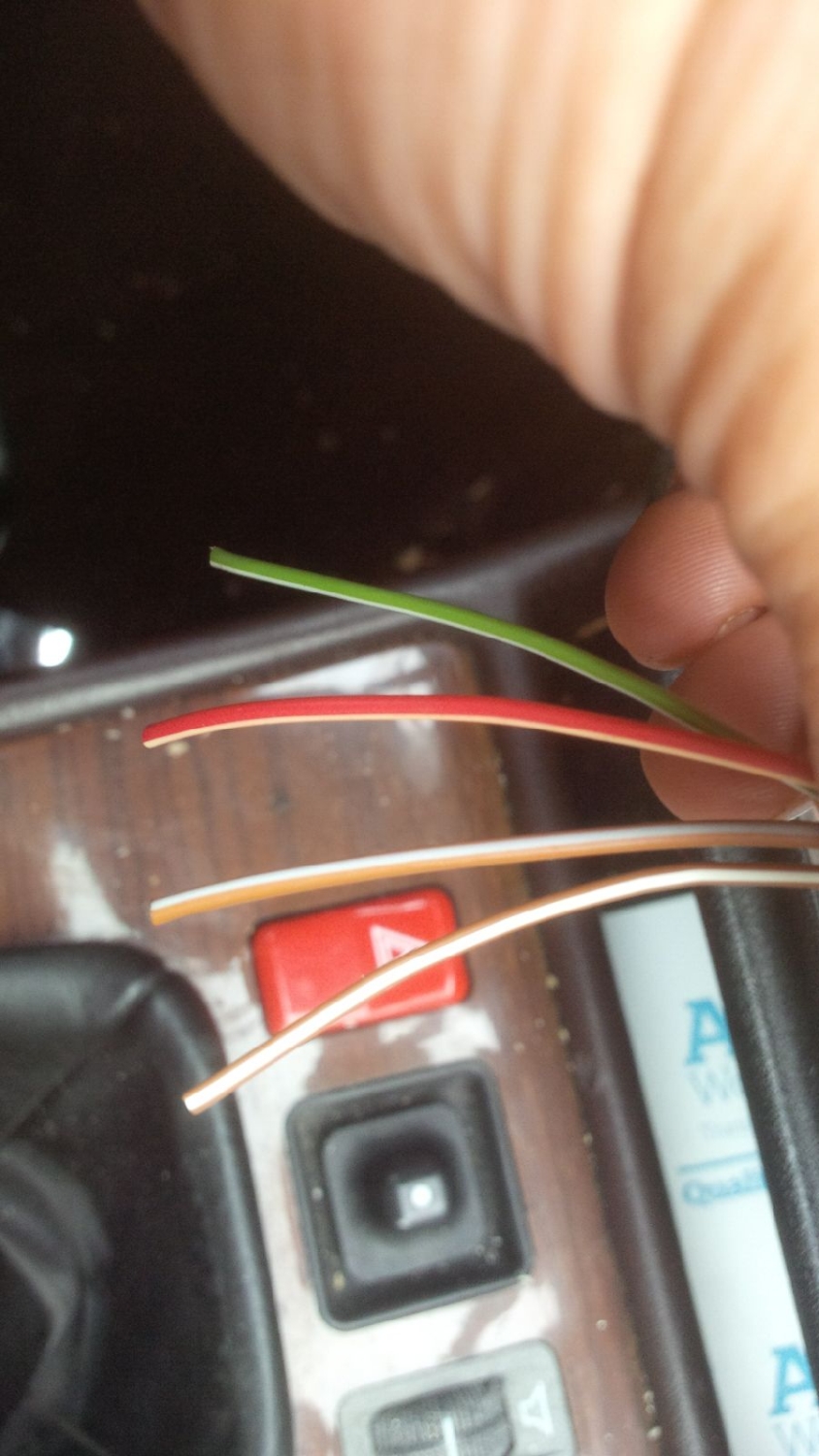

dan zijn er een bende afgesneden draden:

4 afgesneden draden.jpg (548.88 KiB) 1912 keer bekeken

kleuren:
wit/bruin
grijs/bruin
rood met een geel en oranje streep (1 aan elke kant)
groen met witte strepen

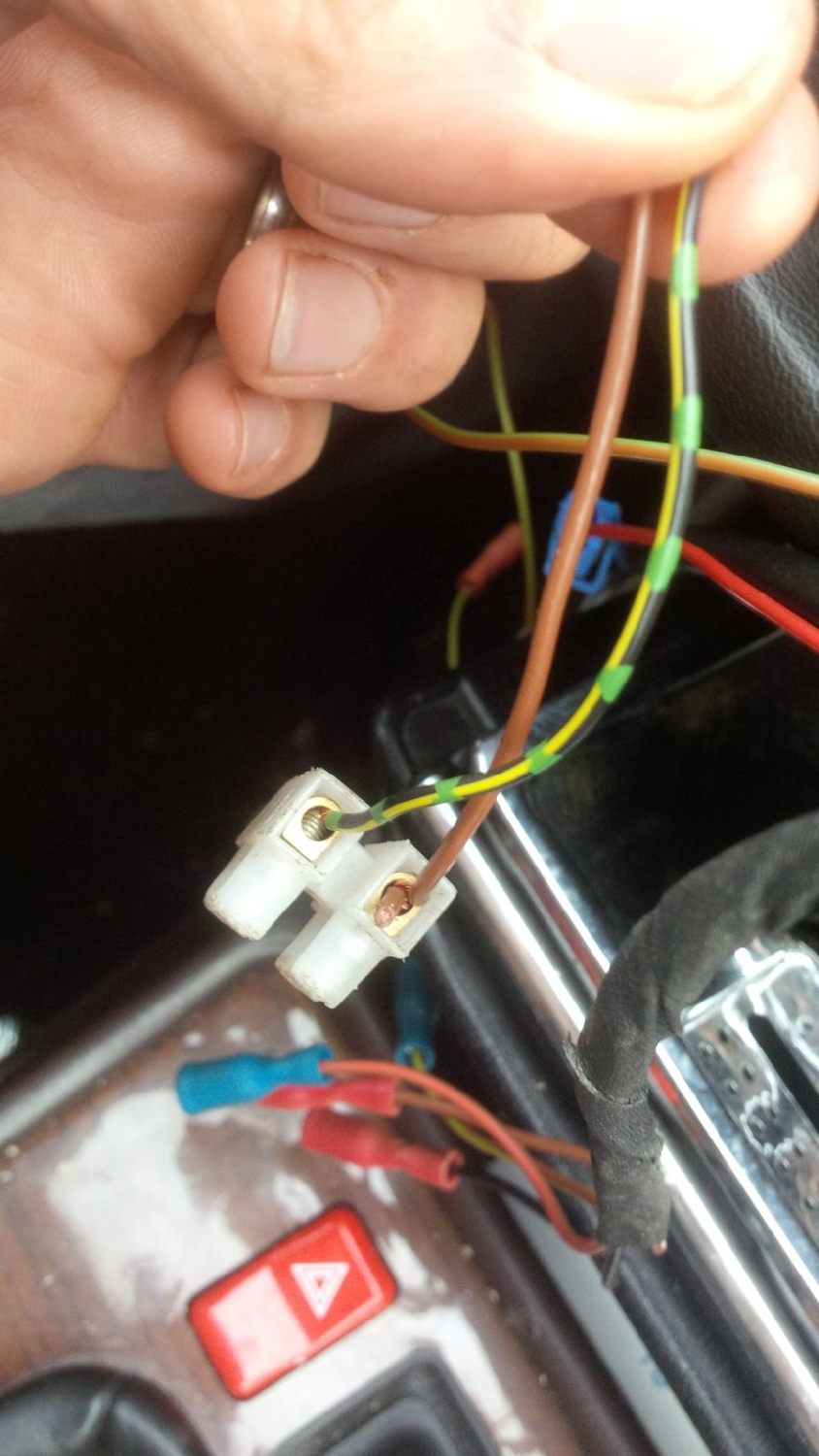

dan zitten er twee draden in een koekje:

2 draden in koekje.jpg (598.85 KiB) 1912 keer bekeken

een zwart/gele draad met groene vierkantjes op
bruin

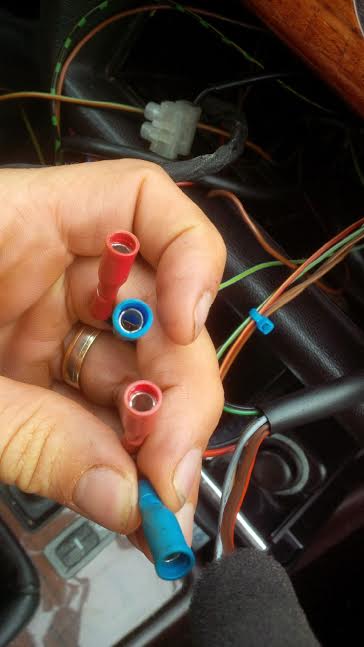

dan nog vier draden met elk een vrouwelijke connector:

4 draden met rode en blauwe connectoren.jpg (666.97 KiB) 1912 keer bekeken

bruin (met rode connectorà
zwart (rode connector)
rood/bruin (blauwe connector)
groen/bruin (blauwe connector)

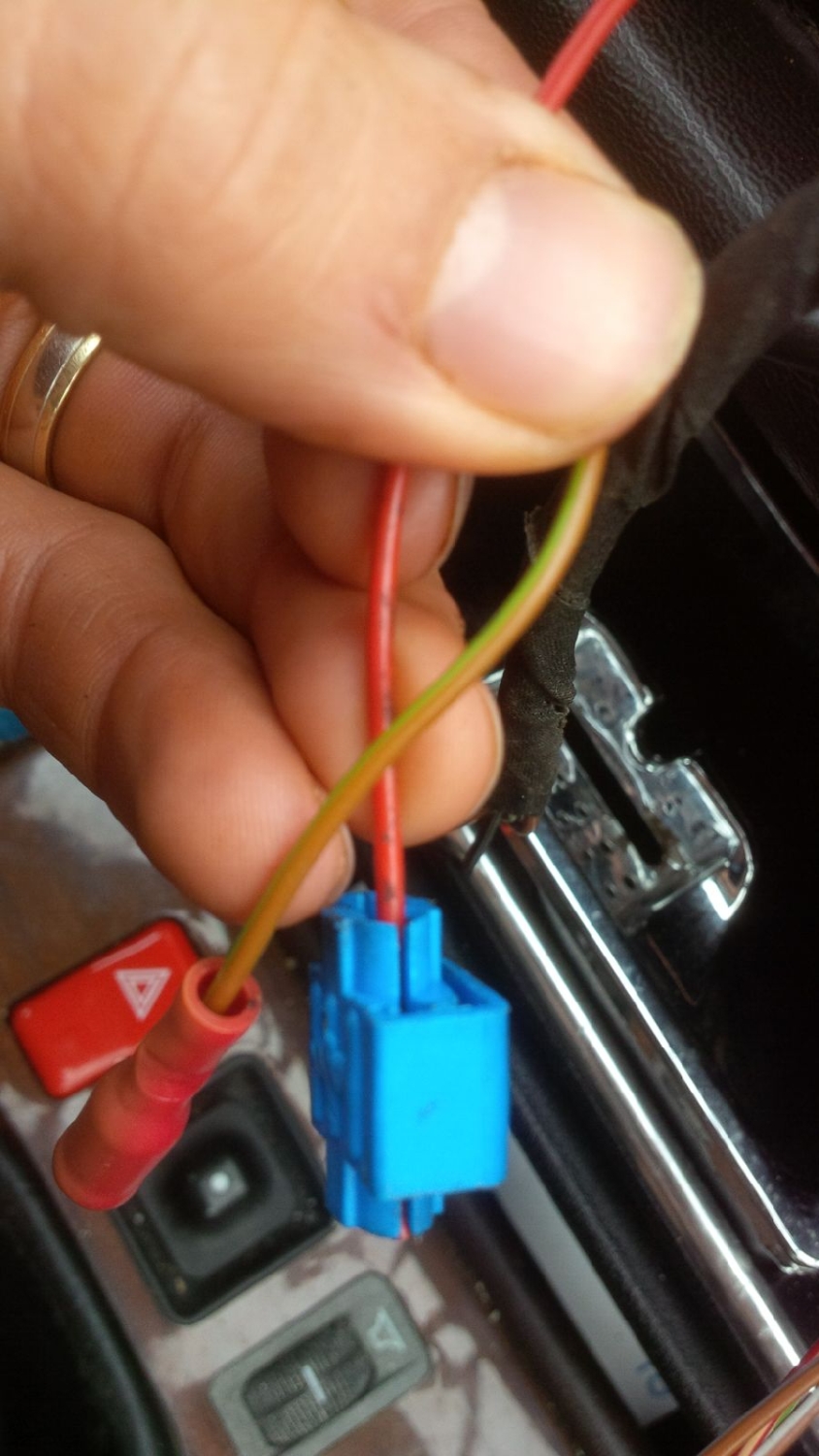

ten slotte nog een losse rode kabel (ik vermoed de voeding) en een andere bruin/groene kabel met rode connector

losse bruine en rode draad.jpg (550.6 KiB) 1912 keer bekeken

De kleuren van de kabels die in het ISO schem staan op deze link: stemmen totaal niet overeen met wat ik in m'n auto heb zitten. Ik zou dus graag willen weten hoe ik m'n ISO stekkers moet verbinden met de aanwezige draden, en wat ik met doen met de overschot.

Er is ook een belangrijke kabel di ontbreekt (of ik vind hem niet), namelijk de kabel voor m'n antenne, normaal een dikke zwarte met een grote mannelijke connector op. Geen spoor van te vinden in m'n middenconsole, er staat nochtans een antenne op

Heb al bij auto5 een connector gekocht met de vrouwelijke iso stekkers en draadjes aan en 2 doosjes connectoren zodat ik alles mooi aan elkaar kan zetten...nu nog het schema vinden (en weten wat ik moet doen met de resterende draden)

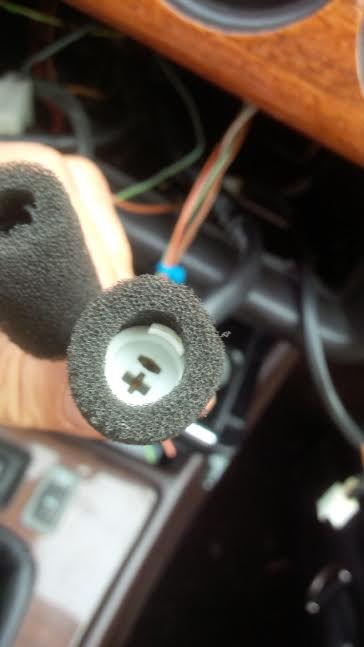

Misschien ook belangrijk te vertellen dat de verwarming niet goed werkt (echt warm is het niet, en er is soms een piepend geluid uit de radiator) en de vorige eigenaar heeft dit volgens mij proberen op te lossen, want alle lichtjes zijn uit de middenconsole (die draad hangt ook gewoon los, maar geen foto van genomen omdat ik zelf ook wel weet waarvoor hij dient...)... het zou wel kunnen dat hij een paar kabeltjes vergeten is of zo Ik maak mij dus wel zorgen over de elektrische puinhoop die hij achter gelaten heeft..

Alvast bedankt voor de hulp!

Dag Bram,

ik heb je een PB gestuurd omdat de [IMG] code niet actief staat waardoor ik geen foto's kan plaatsen in het bericht, enkel attachments toevoegen. // EDIT // de forumregels verbieden inderdaad IMG code die naar externe host sites verwijst, ik heb ze opgeladen in het bericht zelf (ging erg gemakkelijk overigens )

De vraag bestaat uit 3 delen:
- welke kabels zijn voor de auto radio (ISO stekkers) gezien de kleuren niet overeenstemmen met het plaatje van het internet
- Waarvoor dienen de andere kabels, of waar kan ik deze info opzoeken.
- Waarom vind ik geen typische zwarte antenne kabel

Je hebt 4 luidsprekers in je wagen want er is een faderknop ingebouwd.
De luidsprekerdraden lopen dus van radio naar faderknop (links en rechts)
Vanaf je faderknop gaan er draden naar alle 4 de luidsprekers (linksvoor,linksachter,rechtsvoor,rechtsachter)
Alles dubbel natuurlijk,plus en min.

Oude radios hebben maar twee luidspreker uitgangen vandaar dat er in een W201 een faderknop zit als er af fabriek vier luidsprekers zijn ingebouwd.

Bedankt voor de info over die fader, dat is die rechtse knop zeker naast mijn elektrische raam bediening? Wat doet die 'fader knop' eigenlijk, geluid naar achter sterker of stiller maken? Kan ik die beter eruit halen en rechtstreeks de luidspreker kabels op de ISO stekker aansluiten?

zo, alles uitgemeten.

de luidsprekers waren dus de vier kabels (in de bundel van 8 draden) met vrouwelijke connectoren, dit waren de achterste luidsprekers. De kabels die samen zaten in een din stekker vermoed ik gingen vroeger naar de fader.

de vier draden met connectoren zijn de draden voor de voorste luidsprekers.

De rode draad is een vreemde. Er staat spanning op als de wagen niet draait, van het moment dat ik de auto aanleg valt de stroom weg (???)

HIJ ZIT ERIN:):)

Eerste tegenvaller was dat ik een vrouwelijke ipv mannelijke stekker had gemonteerd, het paste dus niet op m'n radio...gefrustreerd heb ik dan maar de stekkers van mijn radio afgeknipt en de draden rechtstreeks verbonden. Volgende radio zal toch weer een 1 stekkerige ISO stekker zijn ipv de huidige bruine en zwarte dus kan geen kwaad. Heeft me wel weer een uur extra gekost om alles netjes te doen.

Uiteindelijk bleek de aarding de schuldige, vandaar ook de rare metingen die wegvielen als hij draaide etc.

Daar moest ik natuurlijk pas achter komen nadat ik ook een nieuwe +12V had gelegd vanaf mijn batterij (in dikke draad, en direct 2 draden gelegd voor een eventuele sub). Nadat ik ook een dikke aarding heb gelegd (3 mm2) loopt alles stabiel!

Maar, met alle respect voor vintage Benz audio liefhebbers, wat een vreselijke boxen! vooral achteraan klinken ze vreselijk slecht. Maar ze spelen en dat is het belangrijkste! Er zit een goede equalizer op, dus bass en mid hoger gezet en klinken aanvaardbaar, maar kan zeker beter.

Denk dat een 30 jaar oude speaker ook niet meer zo netjes klinkt als een nieuwe.
Een concert zaal zal het wel nooit worden

PS ivm de speakers, de voorste speakers zijn nu zelfs volledig opgeblazen, er komt enkel nog een vervelend trillend geluid uit...nog nooit meegemaakt, een opgeblazen speaker maar nu heb ik een echt goede reden om er andere speakers in te plaatsen

precies.
goeie 10"voorin plaatsen (xplod oid)
achterin fatsoenlijke 2 weg en een platte actieve subwoofer onder de achterbank en je hebt alsnog een concertzaal met een ster op de neus.
Klinkt als een huis! Heb ik ook in Bloody Mary gebouwd en meer dan dubbel happy mee.
