Display buitentemperatuur

Berichtdoor Romke88 » 28 okt 2018, 13:01

Ik heb via marktplaat een andere teller unit gekocht met een buiten temp sensor. Nu zit er een extra draad op, die op de automaat moet worden aangesloten. Deze draad zorgt er voor dat sls de auto stil staat, de warme motor geen invloed heeft. Mijn vraag is of het mogelijk is om dit te omzeilen, omdat ik geen aansluiting heb voor deze draad

Vr gr Richard
Romke88
Fresh Boarder
Fresh Boarder

Berichten: 8
Geregistreerd: 11 dec 2016, 16:51
Roepnaam: Richard
Type wagen: Ander type
Bouwjaar: N.n.b.
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: E55 AMG W210


Re: Display buitentemperatuur

Berichtdoor ScareMercy » 28 okt 2018, 16:41

Er wordt geen draad op de automaat aangesloten. Bij de latere typen buiten temperatuurmeters wordt er inderdaad rekening gehouden met de snelheid van de wagen, dit signaal wordt aangesloten op de hall gever op de kilometerteller zelf.
"Wennst den Baum siehst, in den du rein fährst, hast untersteuern.
Wennst ihn nur hörst, hast übersteuern"
ScareMercy
Expert Boarder
Expert Boarder

Berichten: 147
Geregistreerd: 18 sep 2012, 18:17
Roepnaam: Maikel
Type wagen: 190E 2.3-16
Bouwjaar: 1985
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: W201 190D 2.0 1992 -> Original AMG STT Turbo

W124 E320 24v Turbo 1985 -> Project

VW Golf mk1 1981 1.5JB Automaat -> 2.0 16v ITB Project


Re: Display buitentemperatuur

Berichtdoor Romke88 » 28 okt 2018, 17:39

Als je geen hall-gever hebt.......kun je dan deze display gebruiken??
Romke88
Fresh Boarder
Fresh Boarder

Berichten: 8
Geregistreerd: 11 dec 2016, 16:51
Roepnaam: Richard
Type wagen: Ander type
Bouwjaar: N.n.b.
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: E55 AMG W210


Re: Display buitentemperatuur

Berichtdoor Ruub-ster » 28 okt 2018, 18:16

Dat lijkt me wel, echter wordt er dan geen rekening mee gehouden dat de auto stilstaat.

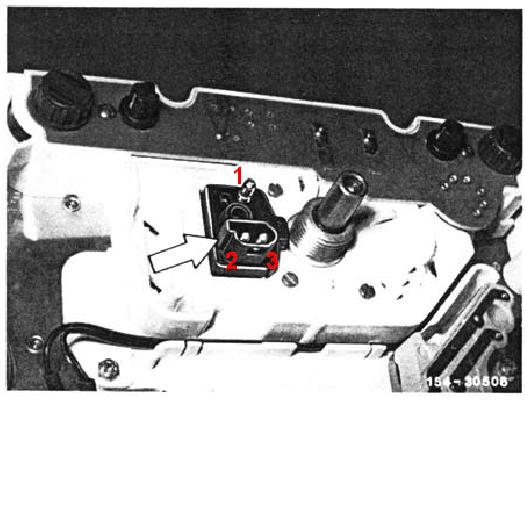

Heb je al gekeken of je echt geen hall-gever hebt?



Nr 1 moet je hebben.

2 en 3 zijn plus en min!
Met vriendelijke groet, Ruben.

Alixoft schreef:Logisch dat hij elke dag moet tanken, elke 2 dagen nieuwe banden nodig heeft en elke 3 dagen nieuwe fuseekogels.
Avatar gebruiker
Ruub-ster
Erelid
Erelid

Berichten: 7753
Geregistreerd: 23 maart 2009, 13:42
Woonplaats: Sliedrecht
Roepnaam: Ruub
Type wagen: 190D 2.0
Bouwjaar: 1992
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: A124 Cabriolet E220 automaat.


Re: Display buitentemperatuur

Berichtdoor Romke88 » 29 okt 2018, 20:04

Sorry Ruben maar ik heb die aansluiting niet op mijn teller unit. Ik moet dus dat signaal omzeilen denk ik, anders denk hij dat hij stil staat.
Wat kan ik het beste doen?

Gr Richard
Romke88
Fresh Boarder
Fresh Boarder

Berichten: 8
Geregistreerd: 11 dec 2016, 16:51
Roepnaam: Richard
Type wagen: Ander type
Bouwjaar: N.n.b.
Automaat: Nee
LPG: Nee
Andere wagens / opmerkingen: E55 AMG W210


Re: Display buitentemperatuur

Berichtdoor Bayram » 30 okt 2018, 09:34

Je kan het display gewoon aansluiten, geen enkel probleem.
Avatar gebruiker
Bayram
Senior Boarder
Senior Boarder

Berichten: 63
Geregistreerd: 22 okt 2012, 19:46
Woonplaats: Overijssel
Roepnaam: Bayram
Type wagen: Ander type
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
Andere wagens / opmerkingen: W126 300SE


Re: Display buitentemperatuur

Berichtdoor Bayram » 30 okt 2018, 16:19

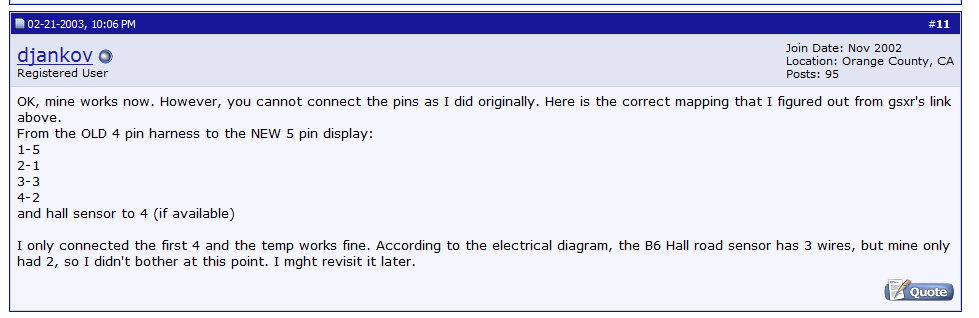

Of bedoel je dit?

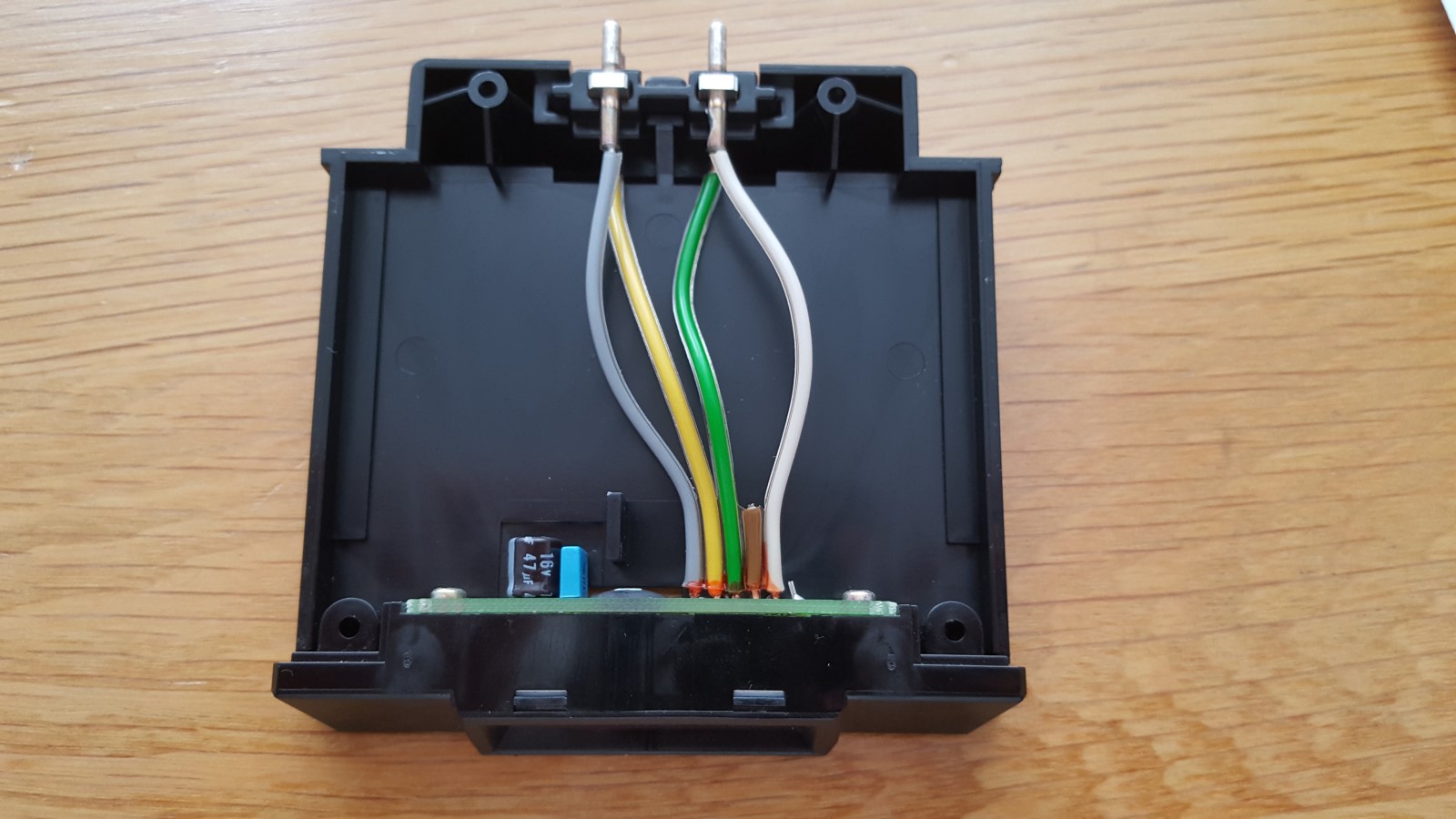

Zo zit het bij mijn display:
Avatar gebruiker
Bayram
Senior Boarder
Senior Boarder

Berichten: 63
Geregistreerd: 22 okt 2012, 19:46
Woonplaats: Overijssel
Roepnaam: Bayram
Type wagen: Ander type
Bouwjaar: 1986
Automaat: Ja
LPG: Nee
Andere wagens / opmerkingen: W126 300SE


Re: Display buitentemperatuur

Berichtdoor RD500SEC » 31 okt 2018, 11:43

Als je de hallgever niet hebt, sluit je de draad niet aan.
De temparatuurweergave is dan minder naukeurig, bij stilstand zal de temperatuur oplopen door opwarmen van de sensor, net als bij de oudere displays die de compensatie niet hebben.
Of je bouwt alsnog de hallgever in.
Met vriendelijke groet, Richard
