Hallo medeforummers,

Inleiding:
Heb bij een W201 al een tijdje dat de kilometerteller niet goed werkt. Als je het dashboard indrukt dan werkt het weer wel dus het lijkt me dat de kilometertellerkabel niet ver genoeg er op zat gedraaid. Om hier goed bij te kunnen moest de tellerbak er uit en alle kabels die er aan vast zaten waaronder de 15polige stekker.

Waar het mis ging:
Bij het terug monteren bleek dat de middelste nok die bepaalt hoe je de steker terug zet er niet meer op zat (ooit een beunhaas aan het werk geweest?) Dus was het gokken hoe de stekker terug moest. Na een aantal keer proberen zit de stekker nu redelijk. Alles werkt behalve de benzinemeter. Het lampje dat aan gaat als de tank leeg is knippert zo af en toe.

Vraag:
Is er een manier om te kunnen achterhalen hoe deze stekker gemonteerd zit? Hij zit nu zo dat je de tekst die op de stekker geschreven staat horizontaal kan lezen aan de achterkant.

Ik had hetzelfde. Op de achterkant van de tellerbak kan je zien waar de platte kant van de nok hoort te zitten. Boven of onder. Aan de stekker kan je zien waar de platte kant heeft gezeten. Gewoon op zicht terugzetten dus. Bij mij ging dat goed.

als ik mij niet vergis staan er nummers op de stekker
alleen moet je dan nog wel ff het goede schema er bij zoeken die staan hier wel op het forum
als je wil kan de stekker wel omwisselen voor een ander is namelijk vast geklikt

Kan je een foto van de stekker plaatsen met zicht op de pennen?

Zal er een foto van proberen te maken. De auto staat momenteel niet thuis.

Dit schema heb ik geraadpleegd alleen kwam er niet helemaal uit welke er bij de auto hoorde.
download/file.php?id=26163

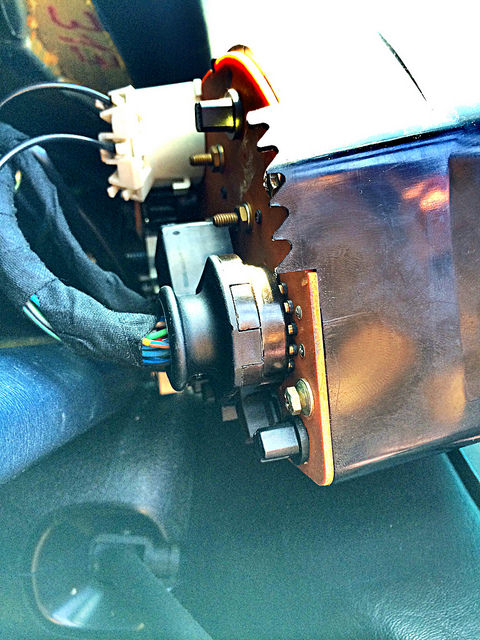

Hier zie je de inkeping die ik bedoel tussen pin 1 en pin 2 in het schema.


Een foto van een stekker welke nog in orde is zou me denk ik ook uit de brand helpen. Alleen kan zo snel niks vinden op google

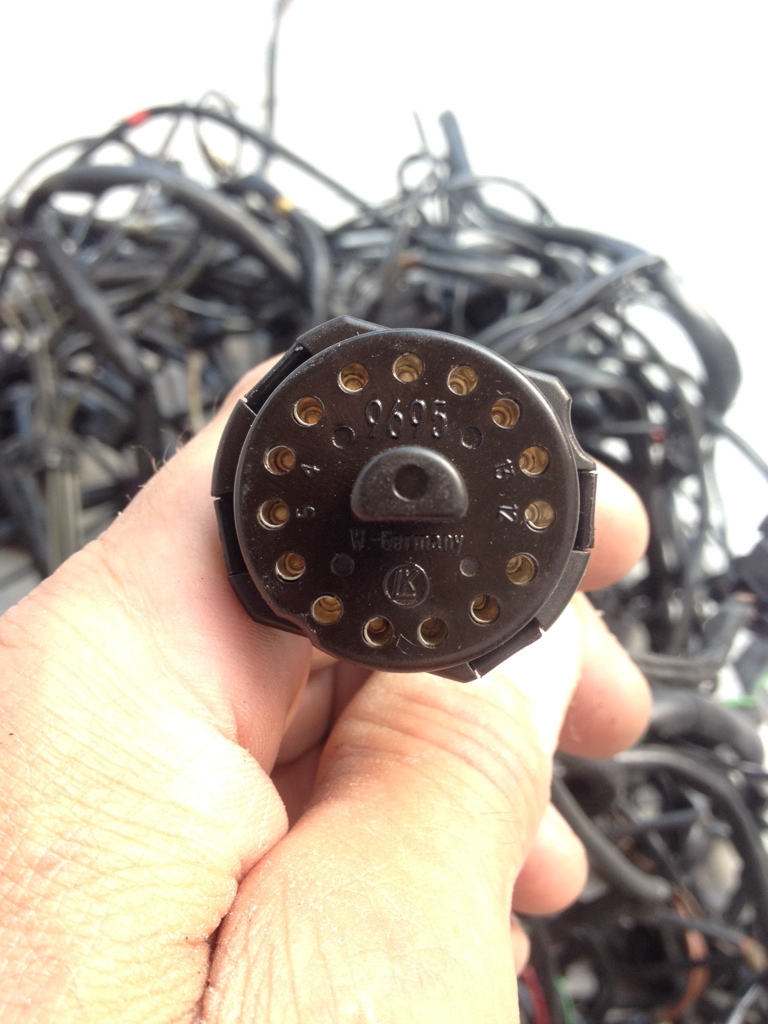

Dit is de stekker van de kabelboom uit een sloop auto.


Misschien kom je er zo uit

Top dankjewel !

Ook hier zie je dat de inkeping anders staat dan op het schema. Op die stekker zit hij ook bij de 7e positie.

Klopt, 1 zit op de stekker zoals ik hem hou boven. Nu moet het lukken

Ik ga het proberen en zal het laten weten als het is gelukt

En als ie het dan doet moet je een kras op de stekker maken en op de rand die op de tellerbak zit. Dan weet je de volgende keer op welke positie hij hoort te zitten. Soms breekt namelijk het vierkantje in het midden van de stekker af en dan moet je weer gaan zoeken hoe het zit. Succes.

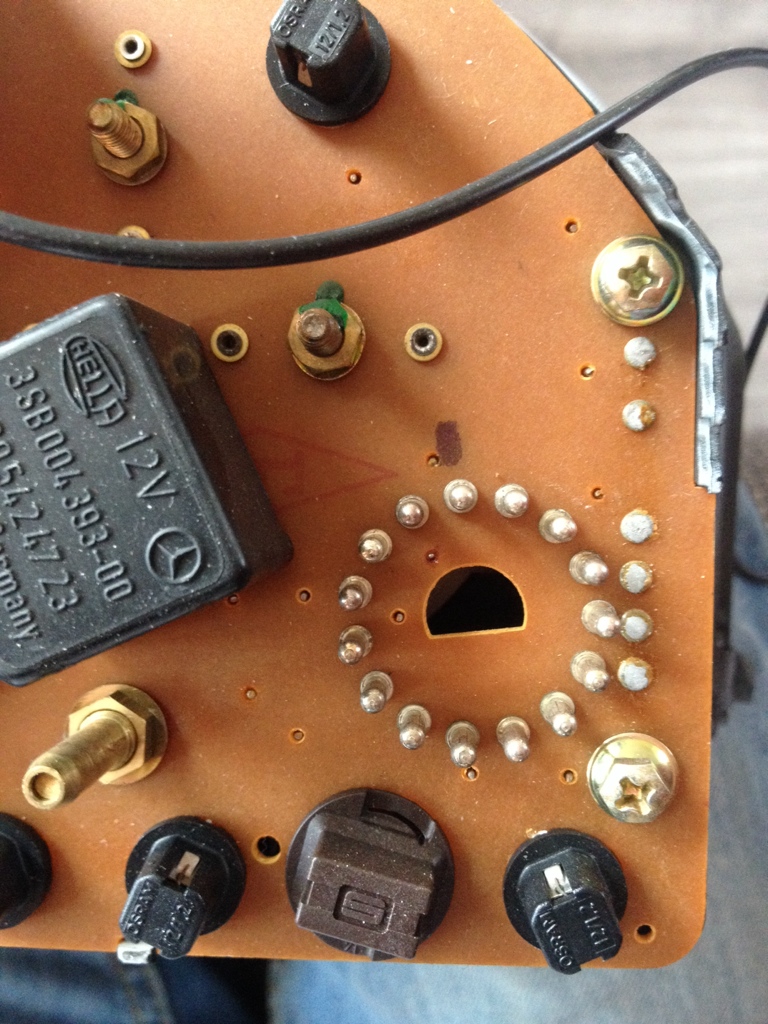

Hier nog een plaatje van de tellerbak aansluiting. 1 moet dus boven. Maar staat iets schuin zoals je ziet.


Ik denk toch dat er iets is gesneuveld in de combiklok. De benzinemeter doet niks meer maar verder werkt alles naar toebehoren. Heeft iemand nog dat deel liggen met die metertjes er in?

Lijkt me duidelijk datie kapot is

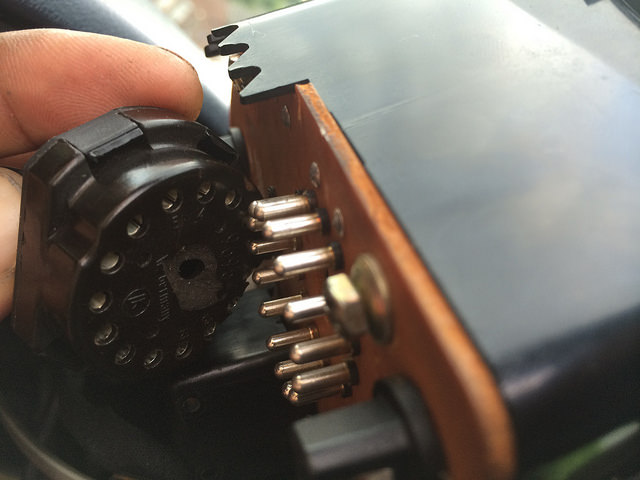

Stekker op de juiste manier gemonteerd met 1 op de bovenste pen

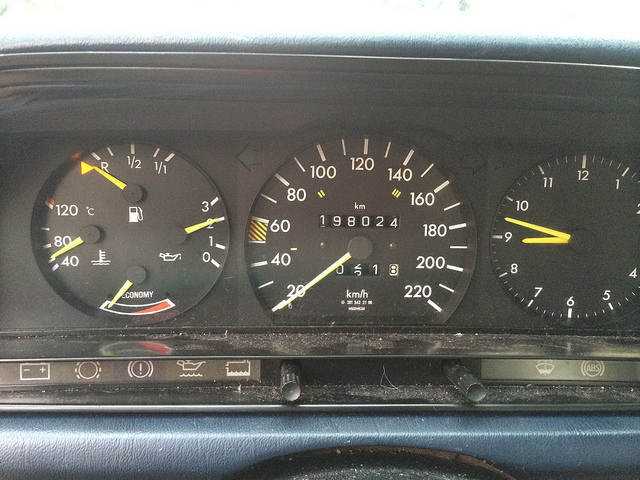

In het contact. Alles werkt behalve de benzinemeter

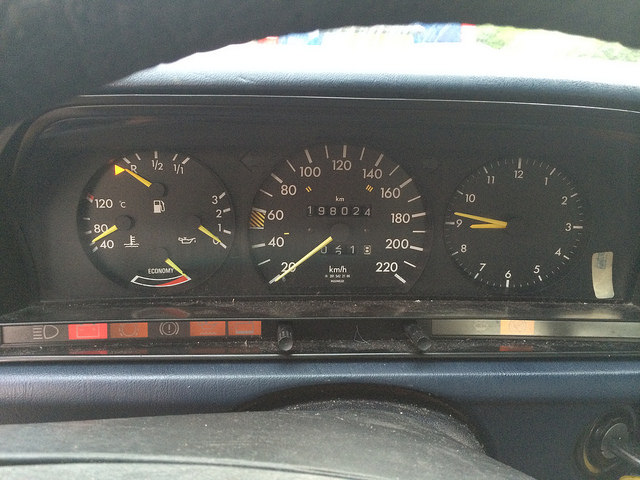

Gestart: reservelampje van de benzine gaat niet uit en de meter doet niks. (Tank zit 3/4 vol)


De stekker zit er verder goed in.

(oliedruk is nu weer netjes 3 bar na het vervangen van olie en filter)
