W201D uit 1993
Wil standaard dashboard met grote klok vervangen door een exemplaar met een toerenteller.
Waar moet ik rekening mee houden?
Thanks

Je zal aan je vliegwiel een gat moeten boren en een sensor plaatsen om een toerentalsensor te plaatsen. Anders gaat het niet werken.
Heb het ooit zo gedaan bij mijn eerste diesel

Je moet een dieseltoerenteller hebben die gaan maar tot 6000 ipv 7000 toeren, dus let op welke je aanschaft want je komt ze weinig tegen.
En je hebt inderdaad een sensor nodig, automaat heeft hem er af fabriek op, handgeschakeld niet.

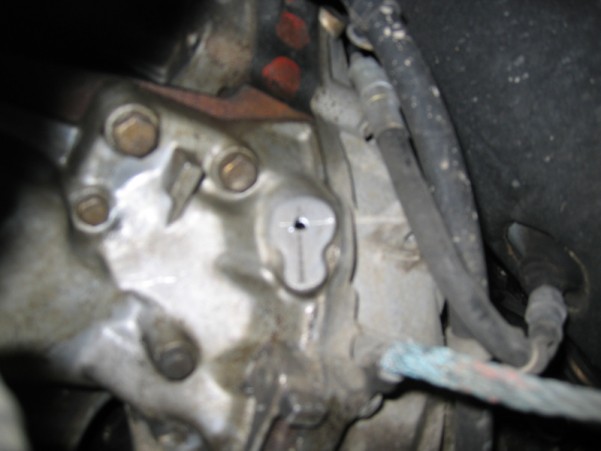

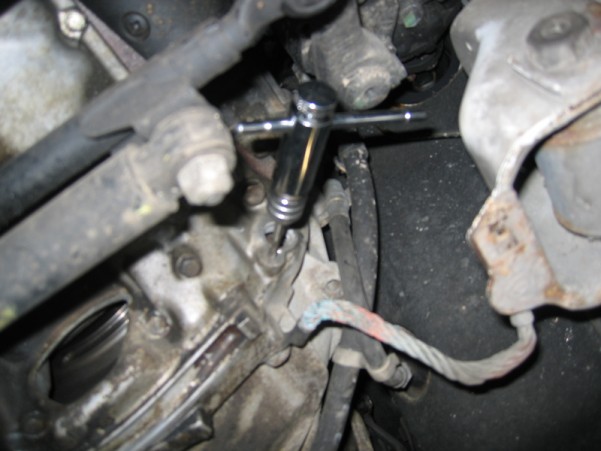

Inboren van twee gaten en in de 1 een draadje tappen is niet veel werk hoor, kan van buitenaf en is aluminium.

Diesel toerenteller heeft geen rood gebied en gaat inderdaad tot 7000 toeren.

Ik denk dat je 6000 bedoeld, Kenny ?

Die toerenteller van mijn auto gaat tot 6000 toeren,het is een 190D automaat.,
En de toeren en snelheid op het filmpje komen aardig overeen met die van mij,
bij 3000 toeren zit hij op 100 km.
vr gr keesenmarie.

Bedankt voor jullie reacties!

Ik bedoelde inderdaad 6000 toeren

Kan je geen signaal van de W aansluiting van de dynamo gebruiken?
Vraag ik me af

Bij een benzine wel, bij een diesel niet.
Simpelweg omdat er naar mijn weten geen W signaal aan de alternator zit.

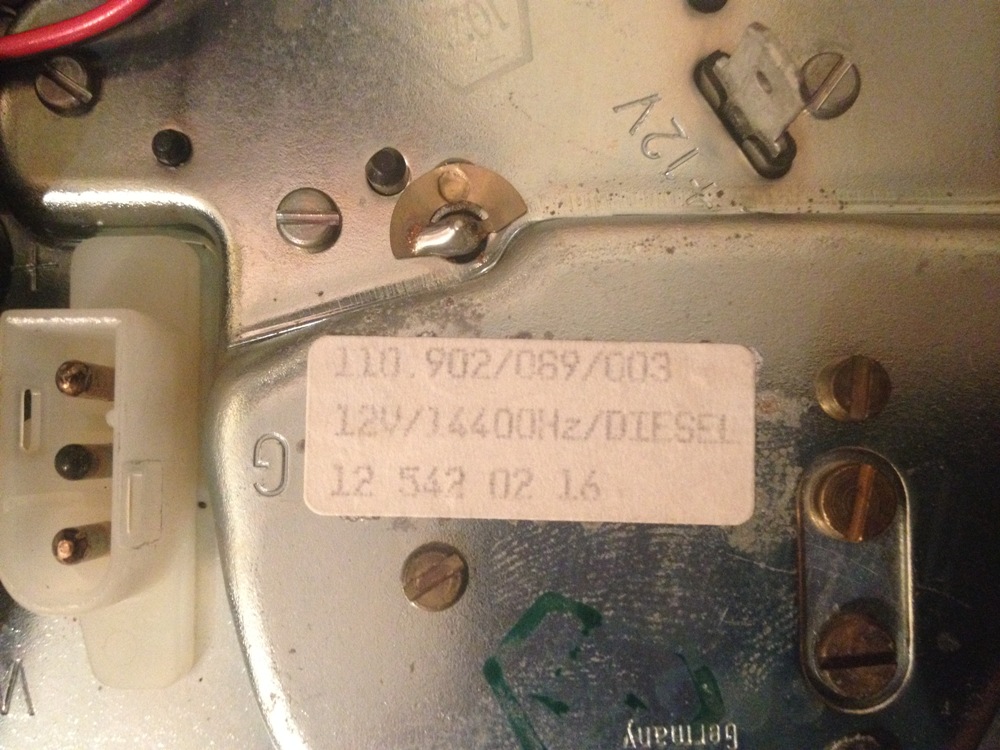

Je hebt dan teller nodig als deze (W124)

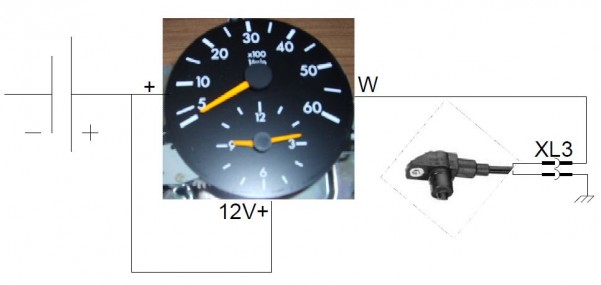

Dit is het schema

EPLAN DZM.JPG (22.7 KiB) 1748 keer bekeken

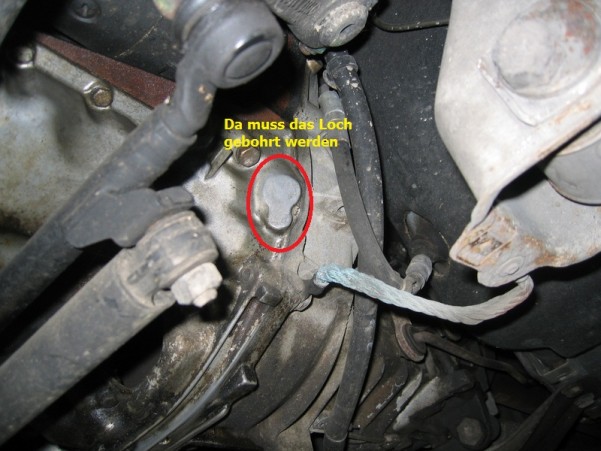

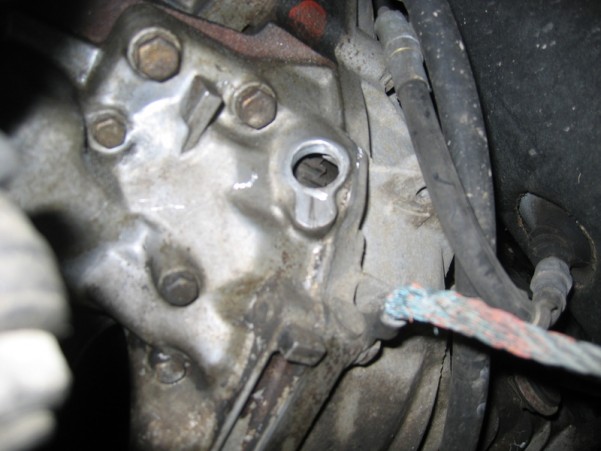

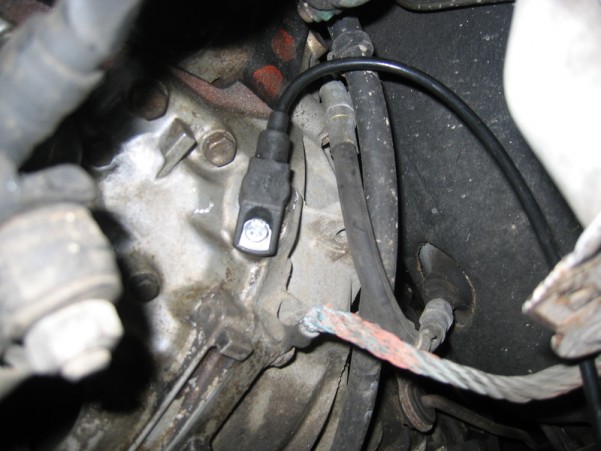

En zo zit de sensor in je blok/vliegwielhuis

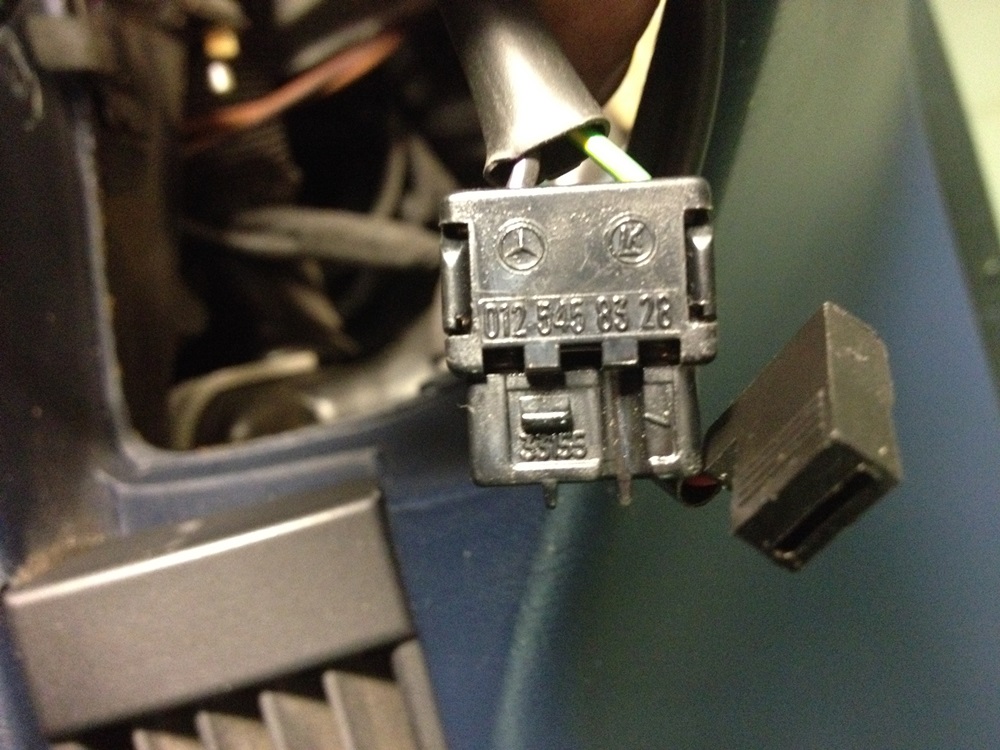

Dit stekkertje heb je incl. de soldeerpootjes nodig op je teller

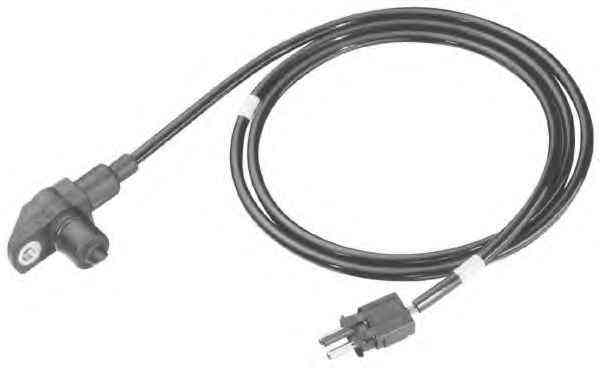

En deze kabel met de sensor


De kabel tussen de sensor en de teller heb ik destijds zelf gemaakt
