Goedenavond heren. Kan iemand mij aan het aansluitschema van een lichtschakelaar helpen? Het gaat om mijn 190E 2.0 bouwjaar 1991.
mvg. Harm.

Nauja, kiek op de zekeringkast welke het is.
Vanaf daar kun je 'n heleboel volgen.
Waar komt het vandaan en waar gaat het heen.
MB is netjes uitgevoerd, zie je bruine draden is het altijd Min -

denk niet dat harm de zekeringen bedoelt maar een pinout inclusief de kleuren van de bedrading

Precies Bastian. Na de problematiek met mijn cylinder/stuurslot op te hebben gelost (nog met dank aan allen voor de hulp) ben ik erachter gekomen dat mijn verlichtin niet werkt naar behoren. Echter, er is een volledige spaghetti achtergelaten door de vorige eigenaar en die wil ik oplossen en netjes hebben dus vandaar. Ik heb gegoogeld op "W201 light switch diagram" en krijg dan vanallerlei dingen maar zonder type-vermelding.
mvg. Harm.

Niemand?

jaja

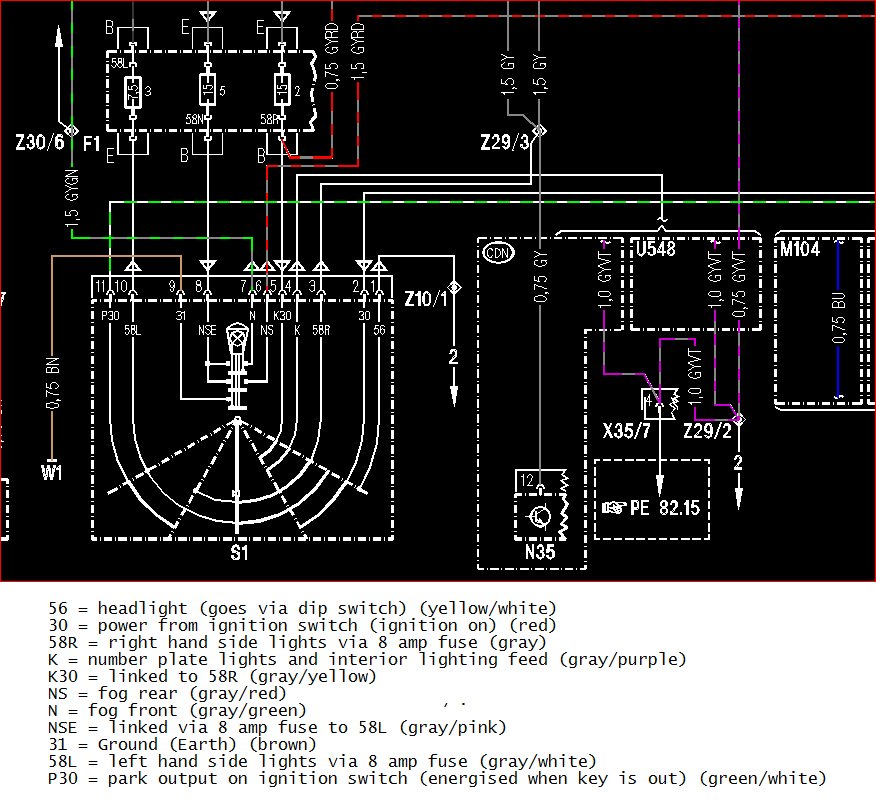

Lichtschakelaar aansluit schema W201 W124


Bingo! Top! Alles werkt weer normaal. Was kruislings aangesloten op stads/groot licht. Net op tijd, morgen ITV-keuring (APK).
Beste, mag op slot.
mvg. Harm.
