Hallo , is er iemand die mij de kleuren van de kabels van aansluiting radio ....orginele in de auto ...zwart / rood , bruin ( dubbel ) / grijs / groen-zwart-geel op 1 stekker vanuit auto kan uitleggen ??
Dat is dus de kabelboom orginele aansluiting met stekkertje ....
Ik kan namelijk de constante plus niet vinden , of kan ik gewoon rechtstreeks van de accu dat Kreng aansluiten ? .

M.vr.gr. Ik ...

In principe kun je radio's aansluiten op de accu. Deze zijn vaak gezekerd.

Waar je wel op moet letten is het volgende. een radio heeft een CONSTANTE + nodig voor de memory en een Contact + voor het signaal om aan te gaan. Normaal moet er gewoon een constante plus zijn (is dat niet bruin?) zijn al je zekeringen wel heel?

Contact + kun je meten door eerst alles met contact uit te meten en dan met contact aan. dan zie je vanzelf een 12v op een kabel die eerst geen 12v had

P.S. heb je de MIN van je multimeter wel goed geaard? sommige plekken lijken hier goed voor te zijn, maar zijn dat niet!

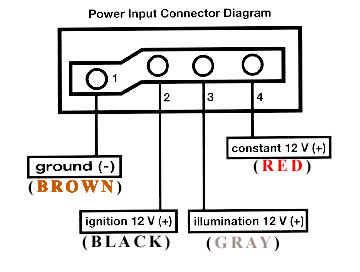

De originele kleuren van de autoradio voedingsconnector zijn:

Niet bruin dus xD

Bedankt voor het schema , duik er zo op
Heb alleen dan nog op mijn stekker vanuit de auto een : Groen/zwart/geel kabeltje vanuit auto zitten ,,,
gr Rick
